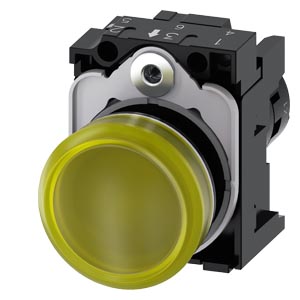

Индикаторная лампа, компактн., 22 мм, кругл., пластмасса, цвет: желтый, линза, гладкая, с держателем, рабочее напряжение электрической сети 24 В AC/DC, винтовой зажим
|
|
торговая марка изделия
|
SIRIUS ACT
|
|
наименование изделия
|
Сигнальная лампа
|
|
исполнение изделия
|
Компактное устройство
|
|
наименование типа изделия
|
3SU1
|
|
линейка изделий
|
Пластмасса, черная, 22 мм
|
|
заводской номер изделия держателя, входящего в комплект поставки
|
3SU1500-0AA10-0AA0
|
|
Корпус
|
|
форма передней части корпуса
|
круглый
|
|
Орган управления
|
|
дополнение изделия опциональный источник света
|
Нет
|
|
цвет
|
|
|
● исполнительного механизма
|
желтый
|
|
материал исполнительного механизма
|
пластмасса
|
|
форма исполнительного механизма
|
круглый
|
|
наружный диаметр исполнительного механизма
|
29,5 mm
|
|
Переднее кольцо
|
|
компонент изделия лицевое кольцо
|
Нет
|
|
Фиксатор
|
|
материал держателя
|
Пластмасса
|
|
Общие технические данные
|
|
компонент изделия источник света
|
Да
|
|
напряжение развязки расчетное значение
|
320 V
|
|
степень загрязнения
|
3
|
|
выдерживаемое импульсное напряжение расчетное значение
|
4 kV
|
|
потребляемый ток макс.
|
20 mA
|
|
степень защиты IP
|
IP66, IP67, IP69(IP69K)
|
|
степень защиты IP для соединительной клеммы
|
IP20 при затянутом зажимном винте
|
|
степень защиты NEMA
|
1, 2, 3, 3R, 4, 4X, 12, 13
|
|
ударопрочность
|
|
|
● согласно МЭК 60068-2-27
|
полуволна синусоиды 15 г / 11 мсек
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
вибропрочность
|
|
|
● согласно МЭК 60068-2-6
|
10 – 500 Гц: 5 g
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
длительность работы типичный
|
100 000 h
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
P
|
|
Директива RoHS (дата)
|
10/01/2014
|
|
SVHC substance name
|
Lead monoxide (lead oxide) CAS-No. 1317-36-8
|
|
Масса нетто ME
|
0,047 kg
|
|
Напряжение питания
|
|
тип напряжения напряжения питания источника света
|
AC/DC
|
|
напряжение питания источника света при переменном токе
|
|
|
● при 50 Гц расчетное значение
|
24 V
|
|
● при 60 Гц расчетное значение
|
24 V
|
|
напряжение питания источника света при постоянном токе расчетное значение
|
|
|
●
|
24 V
|
|
относительный отрицательный допуск напряжения питания
|
20 %
|
|
относительный положительный допуск напряжения питания
|
20 %
|
|
Цепь тока управления/ управление
|
|
ток включения макс.
|
2 A
|
|
Подсоединения/ клеммы
|
|
исполнение электрического соединения
|
винтовой зажим
|
|
вид подключаемых сечений проводов
|
|
|
● однопроводной с концевой заделкой кабеля
|
2x (0,5 ... 0,75 mm²)
|
|
● однопроводной без концевой заделки кабеля
|
2x (1,0 ... 1,5 mm²)
|
|
● тонкопроволочный с концевой заделкой кабеля
|
2x (0,5 ... 1,5 мм²)
|
|
● тонкопроволочный без концевой заделки кабеля
|
2x (1,0 ... 1,5 мм²)
|
|
● для проводов американского калибра (AWG)
|
2x (18 ... 14)
|
|
момент затяжки болтов в держателе
|
1 ... 1,2 N·m
|
|
момент затяжки при винтовом зажиме
|
0,8 ... 1 N·m
|
|
Осветительное средство
|
|
вид источника света
|
светодиод
|
|
цвет источника света
|
желтый
|
|
сила светового излучения
|
900 ... 1 400 mcd
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +70 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
экологическая категория при эксплуатации согласно МЭК 60721
|
3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)
|
|
Монтаж/ крепление/ размеры
|
|
высота
|
40 mm
|
|
ширина
|
30 mm
|
|
форма монтажного отверстия
|
круглый
|
|
монтажный диаметр
|
22,3 mm
|
|
положительный допуск на монтажный диаметр
|
0,4 mm
|
|
монтажная высота
|
12,9 mm
|
|
монтажная ширина
|
29,5 mm
|
|
монтажная глубина
|
49,6 mm
|
|
экологический сертификат изделия
|
|
|
● потенциал парникового эффекта [CO2 eq] / в процессе производства
|
0.566 kg
|
|
● потенциал парникового эффекта [CO2 eq] / при эксплуатации
|
0.235 kg
|
|
● потенциал парникового эффекта [CO2 eq] / по истечении срока службы
|
-0.0145 kg
|
|
● потенциал парникового эффекта [CO2 eq] / всего
|
0.787 kg
|
|
|
|
