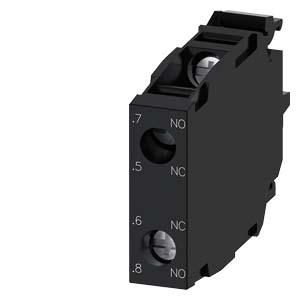

    Siemens 3SU1400-1AA10-1GA0 коммутационное устройство

    Siemens 3SU1400-1AA10-1GA0 коммутационное устройство

    КОНТАКТНЫЙ МОДУЛЬ 1НО ОПЕРЕЖАЮЩИЙ КОНТАКТ, 1НЗ ЗАПАЗДЫВАЮЩИЙ КОНТАКТ, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ МОНТАЖА НА ДЕРЖАТЕЛЕ АКТУАТОРА

    Купить 3SU14001AA101GA0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 917 руб.

    Технические характеристики 3SU14001AA101GA0

    		 Контактный модуль с 2 контактными элементами, 1 НО, опережающий + 1 НЗ, запаздывающий, винтовой зажим, для крепления на переднюю панель
    торговая марка изделия SIRIUS ACT
    наименование изделия Контактный модуль
    наименование типа изделия 3SU1
    Коммутационный элемент/ ламповый патрон
    исполнение цоколя прочие
    Общие технические данные
    функция изделия принудительное открытие Да
    напряжение развязки расчетное значение 500 V
    степень загрязнения 3
    тип напряжения
    ● рабочего напряжения AC/DC
    ● входного напряжения AC/DC
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    степень защиты IP
    ● корпуса IP40
    ● для соединительной клеммы IP20 при затянутом зажимном винте
    ударопрочность
    ● согласно МЭК 60068-2-27 полуволна синусоиды 15 г / 11 мсек
    ● для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
    вибропрочность
    ● согласно МЭК 60068-2-6 10 – 500 Гц: 5 g
    ● для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
    частота коммутации макс. 3 600 1/h
    механический ресурс (циклов) типичный 10 000 000
    электрический ресурс (циклов) типичный 10 000 000
    тепловой ток 10 A
    справочный идентификатор согласно МЭК 81346-2:2009 S
    ток длительной нагрузки линейного защитного автомата с характеристикой C 10 A
    Директива RoHS (дата) 10/01/2014
    Масса нетто ME 17 g
    рабочее напряжение
    ● при переменном токе
    — при 50 Гц расчетное значение 5 ... 500 V
    — при 60 Гц расчетное значение 5 ... 500 V
    ● при постоянном токе расчетное значение 5 ... 500 V
    Силовая электроника
    надежность контакта Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
    Вспомогательный контур
    исполнение контакта вспомогательных контактов Сплав серебра
    число размыкающих контактов для вспомогательных контактов 1
    ● с запаздыванием срабатывания 1
    число замыкающих контактов для вспомогательных контактов 1
    ● с опережением срабатывания 1
    рабочий ток при AC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 10 A
    ● при 110 В расчетное значение 10 A
    ● при 230 В расчетное значение 8 A
    ● при 400 В расчетное значение 6 A
    рабочий ток при AC-15
    ● при 24 В расчетное значение 6 A
    ● при 48 В расчетное значение 6 A
    ● при 110 В расчетное значение 6 A
    ● при 230 В расчетное значение 4 A
    ● при 400 В расчетное значение 3 A
    ● при 500 В расчетное значение 1,4 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 5 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 3 A
    ● при 48 В расчетное значение 1,5 A
    ● при 110 В расчетное значение 0,7 A
    ● при 230 В расчетное значение 0,3 A
    ● при 400 В расчетное значение 0,1 A
    ● при 500 В расчетное значение 0,1 A
    Подсоединения/ клеммы
    исполнение электрического соединения винтовой зажим
    вид подключаемых сечений проводов
    ● однопроводной с концевой заделкой кабеля 2x (0,5 ... 0,75 mm²)
    ● однопроводной без концевой заделки кабеля 2x (1,0 ... 1,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 2x (1,0 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) 2x (18 ... 14)
    момент затяжки при винтовом зажиме 0,8 ... 0,9 N·m
    Условия окружающей среды
    окружающая температура
    ● при эксплуатации -25 ... +70 °C
    ● при хранении -40 ... +80 °C
    экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3 (без соляного тумана), 3K6 (при относительной влажности воздуха от 10 до 95 %, конденсация во время эксплуатации не разрешается)
    Монтаж/ крепление/ размеры
    вид креплений крепление лицевой панели
    ● модулей и принадлежностей Крепление на передней панели
    высота 34 mm
    ширина 9,8 mm
    глубина 49,7 mm
    пригодность к интеграции
    ● пластмассовый корпус Нет
    ● металлический корпус Нет
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 0.566 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 0.235 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.0145 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 0.787 kg
    Environment General Product Approval

    Environmental Confirmations

    Siemens EcoTech Profile (SEP)

    EPD Typ II/III (with life cylce assessment)

    CCC

    cULus

    KC

    General Product Approval Maritime application other

    EAC

    BV (Bureau Veritas)

    LR (Lloyds Register)

    RINA (Registro Italiano Navale)

    Confirmation

    Дополнительная информация
    3SU1400-1AA10-1GA0
    3SU1400-1AA10-1GA0
    3SU1400-1AA10-1GA0
    последнее изменение: 04.04.2026
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
