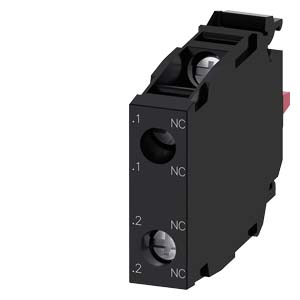

    Siemens 3SU1400-1AA10-1PA0 коммутационное устройство

    Siemens 3SU1400-1AA10-1PA0 коммутационное устройство

    Контактный модуль с 2 контактными элементами, 2 НЗ, позолоченные контакты, винтовой зажим, для крепления на переднюю панель

    Купить 3SU14001AA101PA0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 1354 руб.

    Технические характеристики 3SU14001AA101PA0

    		 Контактный модуль с 2 контактными элементами, 2 НЗ, позолоченные контакты, винтовой зажим, для крепления на переднюю панель
    торговая марка изделия SIRIUS ACT
    наименование изделия Контактный модуль
    наименование типа изделия 3SU1
    Коммутационный элемент/ ламповый патрон
    исполнение цоколя прочие
    Общие технические данные
    функция изделия принудительное открытие Да
    напряжение развязки расчетное значение 500 V
    степень загрязнения 3
    тип напряжения
    ● рабочего напряжения AC/DC
    ● входного напряжения AC/DC
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    степень защиты IP
    ● корпуса IP40
    ● для соединительной клеммы IP20 при затянутом зажимном винте
    ударопрочность
    ● согласно МЭК 60068-2-27 полуволна синусоиды 15 г / 11 мсек
    ● для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
    вибропрочность
    ● согласно МЭК 60068-2-6 10 – 500 Гц: 5 g
    ● для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
    частота коммутации макс. 3 600 1/h
    механический ресурс (циклов) типичный 10 000 000
    электрический ресурс (циклов) типичный 10 000 000
    тепловой ток 10 A
    справочный идентификатор согласно МЭК 81346-2:2009 S
    ток длительной нагрузки линейного защитного автомата с характеристикой C 10 A
    Директива RoHS (дата) 10/01/2014
    Масса нетто ME 18 g
    рабочее напряжение
    ● при переменном токе
    — при 50 Гц расчетное значение 5 ... 500 V
    — при 60 Гц расчетное значение 5 ... 500 V
    ● при постоянном токе расчетное значение 5 ... 500 V
    Силовая электроника
    надежность контакта Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
    Вспомогательный контур
    исполнение контакта вспомогательных контактов позолоченный
    число размыкающих контактов для вспомогательных контактов 2
    ● с запаздыванием срабатывания 0
    число замыкающих контактов для вспомогательных контактов 0
    ● с опережением срабатывания 0
    рабочий ток при AC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 10 A
    ● при 110 В расчетное значение 10 A
    ● при 230 В расчетное значение 8 A
    ● при 400 В расчетное значение 8 A
    рабочий ток при AC-15
    ● при 24 В расчетное значение 6 A
    ● при 48 В расчетное значение 6 A
    ● при 110 В расчетное значение 6 A
    ● при 230 В расчетное значение 6 A
    ● при 400 В расчетное значение 3 A
    ● при 500 В расчетное значение 1,4 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 5 A
    ● при 110 В расчетное значение 2,5 A
    ● при 230 В расчетное значение 1 A
    ● при 400 В расчетное значение 0,3 A
    ● при 500 В расчетное значение 0,3 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 3 A
    ● при 48 В расчетное значение 1,5 A
    ● при 110 В расчетное значение 0,7 A
    ● при 230 В расчетное значение 0,3 A
    ● при 400 В расчетное значение 0,1 A
    ● при 500 В расчетное значение 0,1 A
    Подсоединения/ клеммы
    исполнение электрического соединения винтовой зажим
    вид подключаемых сечений проводов
    ● однопроводной с концевой заделкой кабеля 2x (0,5 ... 0,75 mm²)
    ● однопроводной без концевой заделки кабеля 2x (1,0 ... 1,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 2x (1,0 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) 2x (18 ... 14)
    момент затяжки при винтовом зажиме 0,8 ... 0,9 N·m
    Условия окружающей среды
    окружающая температура
    ● при эксплуатации -25 ... +70 °C
    ● при хранении -40 ... +80 °C
    экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3 (без соляного тумана), 3K6 (при относительной влажности воздуха от 10 до 95 %, конденсация во время эксплуатации не разрешается)
    Монтаж/ крепление/ размеры
    вид креплений крепление лицевой панели
    ● модулей и принадлежностей Крепление на передней панели
    высота 34 mm
    ширина 9,8 mm
    глубина 49,7 mm
    пригодность к интеграции
    ● пластмассовый корпус Нет
    ● металлический корпус Нет
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 0.566 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 0.235 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.0145 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 0.787 kg
    Environment General Product Approval

    EPD Typ II/III (with life cylce assessment)

    Siemens EcoTech Profile (SEP)

    Environmental Confirmations

    CCC

    EU declaration of conformity

    UK Declaration of Conformity

    General Product Approval Test Certificates

    cULus

    VDE

    KC

    EAC

    Type Test Certificates/Test Report

    Special Test Certificate

    Maritime application other

    BV (Bureau Veritas)

    LR (Lloyds Register)

    RINA (Registro Italiano Navale)

    Chinese Quality Checkmark

    Confirmation

    Дополнительная информация
    3SU1400-1AA10-1PA0
    3SU1400-1AA10-1PA0
    3SU1400-1AA10-1PA0
    последнее изменение: 04.04.2026
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
