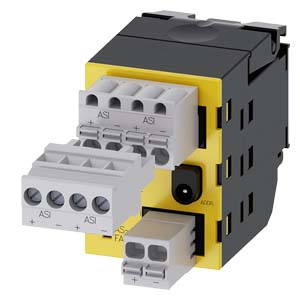

AS-INTERFACE МОДУЛЬ, 2ВХОДА БЕЗОПАСНОСТИ (SAFETY), 1 ВЫХОД, ЧЁРНЫЙ/ЖЁЛТЫЙ, 4-ПОЛ. КОННЕКТОР С ВИНТОВЫМИ КЛЕММАМИ, 2-ПОЛ. И 4-ПОЛ. КОННЕКТОР С ПРУЖИННЫМИ КЛЕММАМИ, ДЛЯ МОНТАЖА НА ДЕРЖАТЕЛЕ АКТУАТОРА
|
Модуль AS-интерфейса, 2 безопасных входа, 1 выход, цвет: черный, 4-полюсный штекер с винтовым зажимом, 2-полюсный и 4-полюсный штекер с подключением на пружинных клеммах, для крепления на переднюю панель | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||||||||||||||
| наименование изделия | Модуль AS-Interface | |||||||||||||||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| функция изделия | 2F-DI / 1 DQ | |||||||||||||||||||||||||
| степень загрязнения | 3 | |||||||||||||||||||||||||
| тип напряжения | ||||||||||||||||||||||||||
| ● рабочего напряжения | Постоянный ток | |||||||||||||||||||||||||
| ● входного напряжения | Постоянный ток | |||||||||||||||||||||||||
| потребляемый ток макс. | 60 mA | |||||||||||||||||||||||||
| степень защиты IP | IP20 при затянутом зажимном винте | |||||||||||||||||||||||||
| ударопрочность для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||||||||||||||
| вибропрочность для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
Diboron trioxide CAS-No. 1303-86-2
|
|||||||||||||||||||||||||
| Масса нетто ME | 79 g | |||||||||||||||||||||||||
| исполнение типа устройства | 2 F-DI + 1 DQ | |||||||||||||||||||||||||
| профиль ведомого интерфейса AS | S-7.B.F | |||||||||||||||||||||||||
| код ID1 | 0...F | |||||||||||||||||||||||||
| число устройств AS-i | 1 | |||||||||||||||||||||||||
| рабочее напряжение расчетное значение | 26,5 ... 31,6 V | |||||||||||||||||||||||||
| рабочее напряжение 1 при постоянном токе расчетное значение | 30 V | |||||||||||||||||||||||||
| Связь/ протокол | ||||||||||||||||||||||||||
| протокол поддерживается | ||||||||||||||||||||||||||
| ● протокол интерфейса AS | Да | |||||||||||||||||||||||||
| ● протокол ASIsafe (Safety at work) | Да | |||||||||||||||||||||||||
| Входы/ Выходы | ||||||||||||||||||||||||||
| число цифровых входов | ||||||||||||||||||||||||||
| ● противоаварийный | 2 | |||||||||||||||||||||||||
| число цифровых выходов | 1; может свободно использоваться | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| исполнение электрического соединения | Винтовое соединение + пружинное соединение | |||||||||||||||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||||||||||||||
| ● однопроводной без концевой заделки кабеля | 1x (0,2 ... 2,5 мм²) | |||||||||||||||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,25 ... 2,5 мм²) | |||||||||||||||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 1x (0,2 ... 2,5 мм²) | |||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) | 1x (30 ... 12) | |||||||||||||||||||||||||
| момент затяжки при винтовом зажиме | 0,5 ... 0,6 N·m | |||||||||||||||||||||||||
| Продуктивная функция | ||||||||||||||||||||||||||
| пригодность к использованию противоаварийные электрические цепи | Да | |||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||||||||||||||
| безопасное состояние | откл. | |||||||||||||||||||||||||
| испытания срока службы с учетом износа необходимые | Нет | |||||||||||||||||||||||||
| категория согласно EN 954-1 | 4 | |||||||||||||||||||||||||
| средний охват диагностикой (DCavg) | 99 % | |||||||||||||||||||||||||
| IEC 62061 | ||||||||||||||||||||||||||
| уровень полноты безопасности (SIL) согласно МЭК 62061 | SIL 3 | |||||||||||||||||||||||||
| PFHD при высокой приоритетности запроса согласно МЭК 62061 | 0 1/h | |||||||||||||||||||||||||
| ISO 13849 | ||||||||||||||||||||||||||
| уровень эффективности защиты (PL) согласно ISO 13849-1 | PL e | |||||||||||||||||||||||||
| категория согласно ISO 13849-1 | 4 | |||||||||||||||||||||||||
| тип устройства согласно ISO 13849-1 | 1 | |||||||||||||||||||||||||
| IEC 61508 | ||||||||||||||||||||||||||
| уровень полноты безопасности (SIL) | ||||||||||||||||||||||||||
| ● согласно МЭК 61508 | SIL 3 | |||||||||||||||||||||||||
| тип защитного устройства согласно МЭК 61508-2 | тип B | |||||||||||||||||||||||||
| PFHD при высокой приоритетности запроса согласно МЭК 61508 | 0 1/h | |||||||||||||||||||||||||
| PFDavg при низкой приоритетности запроса согласно МЭК 61508 | 5E-6 | |||||||||||||||||||||||||
| доля безопасных отказов (SFF) | 99 % | |||||||||||||||||||||||||
| отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 | 1 | |||||||||||||||||||||||||
| значение Т1 срока службы согласно МЭК 61508 | 20 a | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3 (без соляного тумана), 3K6 (при относительной влажности воздуха от 10 до 95 %, конденсация во время эксплуатации не разрешается) | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| вид креплений | ||||||||||||||||||||||||||
| ● модулей и принадлежностей | Крепление на передней панели | |||||||||||||||||||||||||
| ● устройств AS-i | Frontplattenbefestigung | |||||||||||||||||||||||||
| высота | 42 mm | |||||||||||||||||||||||||
| ширина | 30 mm | |||||||||||||||||||||||||
| глубина | 65,5 mm | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
| экологический сертификат изделия | ||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.566 kg | |||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.0145 kg | |||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.787 kg | |||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.02.2026 | |||||||||||||||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
