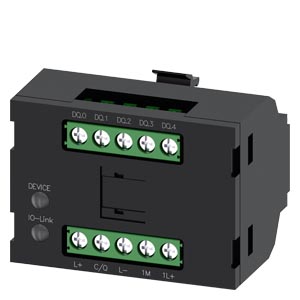

Siemens 3SU1400-1GD10-1AA0 коммутационное устройство
ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ПЕРЕКЛЮЧАТЕЛЕЙ С ID КЛЮЧОМ, ЧЁРНЫЙ, НОМ. НАПРЯЖЕНИЕ 24V DC, IO-LINK, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ МОНТАЖА НА ДЕРЖАТЕЛЕ АКТУАТОРА
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1400-1GD10-1AA0 коммутационное устройство
Технические характеристики 3SU14001GD101AA0
|
Блок электроники IO-Link для ID-переключателя с ключом, с пятью предварительно запрограммированными электронными переключателями, контроллером и RFID-аутентификацией функции комбинационной логики, цвет: черный, рабочее напряжение электрической сети 24 В DC, винтовой зажим, для крепления передней панели, для промышленного применения в электрошкафах и машинах | |||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||
| наименование изделия | Блок электроники для кодового переключателя | |||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||
| Орган управления | ||||||||||||||
| дополнение изделия опциональный источник света | Нет | |||||||||||||
| Коммутационный элемент/ ламповый патрон | ||||||||||||||
| исполнение цоколя | прочие | |||||||||||||
| Индикация | ||||||||||||||
| число светодиодов | 4 | |||||||||||||
| Общие технические данные | ||||||||||||||
| напряжение развязки расчетное значение | 30 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| тип напряжения | ||||||||||||||
| ● рабочего напряжения | Постоянный ток | |||||||||||||
| ● входного напряжения | Постоянный ток | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV | |||||||||||||
| потребляемый ток макс. | 49 mA | |||||||||||||
| степень защиты IP | IP20 при затянутом зажимном винте | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | P | |||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
|
|||||||||||||
| Масса нетто ME | 61 g | |||||||||||||
| рабочее напряжение | ||||||||||||||
| ● расчетное значение | 18 ... 30 V | |||||||||||||
| ● при постоянном токе расчетное значение | 24 V | |||||||||||||
| рабочее напряжение 1 при постоянном токе расчетное значение | 24 V | |||||||||||||
| Связь/ протокол | ||||||||||||||
| протокол поддерживается протокол IO-Link | Да | |||||||||||||
| скорость передачи IO-Link | COM2 (38,4 kBaud) | |||||||||||||
| время сквозного цикла между ведущим устройством и устройством IO-Link мин. | 10 ms | |||||||||||||
| тип источника питания по шлюзу IO-Link Master | Да | |||||||||||||
| объем данных | ||||||||||||||
| ● адресной области входов при циклической передаче всего | 2 byte | |||||||||||||
| ● адресной области выходов при циклической передаче всего | 0 byte | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 5 | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| число цифровых входов | 0 | |||||||||||||
| ● противоаварийный | 0 | |||||||||||||
| число цифровых выходов | 5 | |||||||||||||
| выходное напряжение на цифровом выходе при постоянном токе расчетное значение | 23,5 V | |||||||||||||
| выходной ток на каждый выход | 250 mA | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной без концевой заделки кабеля | 1x (0,2 ... 2,5 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,25 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²) | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 1x (0,2 ... 2.5 мм²), 2x (0,2 ... 0.75 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) | 1x (26 ... 14) | |||||||||||||
| момент затяжки при винтовом зажиме | 0,4 N·m | |||||||||||||
| Продуктивная функция | ||||||||||||||
| функция изделия параметризуемый | Да | |||||||||||||
| Безопасность | ||||||||||||||
| среднее время между отказами (MTBF) | ||||||||||||||
| ● при 70 °C | 138 a | |||||||||||||
| ● при полной нагрузке при 25 °C | 141 a | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений | крепление лицевой панели | |||||||||||||
| ● модулей и принадлежностей | Крепление на передней панели | |||||||||||||
| высота | 36 mm | |||||||||||||
| ширина | 50 mm | |||||||||||||
| глубина | 36,4 mm | |||||||||||||
| необходимое расстояние при последовательном монтаже | ||||||||||||||
| ● вперед | 100 mm | |||||||||||||
| ● назад | 100 mm | |||||||||||||
| ● вверх | 100 mm | |||||||||||||
| ● вниз | 100 mm | |||||||||||||
| ● вбок | 100 mm | |||||||||||||
| Измерительная цепь | ||||||||||||||
| функция изделия | IO-Link 24 В пост. тока | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
| экологический сертификат изделия | ||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.566 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.0145 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.787 kg | |||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 02.04.2025 | |||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3SU1400-1GD10-1AA0
-
sirius-act-3su1-svetosignalnaya-apparatura.pdf
размер: 7.96 Мб, страниц: 96
