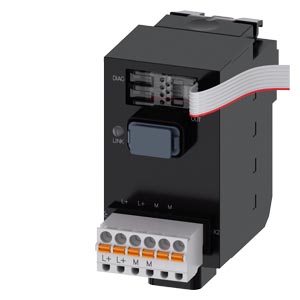

Siemens 3SU1400-1LK10-3AA1 коммутационное устройство

Name: Siemens 3SU1400-1LK10-3AA1 коммутационное устройство
Brand: Siemens
Price: 24268 RUB
Availability: InStock

SIRIUS ACT с PROFINET: стандартный интерфейсный модуль 24 В DC, подключение на пружинных клеммах: Крепление на переднюю панель 1–20 терминальных модулей с возможностью подключения

Купить 3SU14001LK103AA1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 24268 руб.

Технические характеристики 3SU14001LK103AA1

торговая марка изделия

SIRIUS ACT

наименование изделия

Интерфейсный модуль для PROFINET

наименование типа изделия

3SU1

Индикация

исполнение индикатора

● для диагностики: контроль напряжения питания светодиодный индикатор питания

Да

● состояние Tx/Rx Link

Да

Общие технические данные

функция изделия

● защита от перемены полярности

Да

● функция диагностики

Да

● аварийные сигналы

Да

● данные по монтажу и техобслуживанию (I&M)

Да; I&M0 ... I&M3

версия микропрограммного обеспечения

2.1.4

аппаратная версия

функция конфигурирования с блоком данных

Да

версия программного обеспечения при STEP 7 в портале TIA-Portal требуется

Интегрировано на TIA Portal начиная с версии 14 SP1 (HSP для V13 и V14)

число модулей на каждую монтажную стойку макс.

число субмодулей на каждую станцию макс.

мощность потерь [Вт] типичный

0,67 W

напряжение развязки расчетное значение

30 V

степень загрязнения

тип напряжения

● рабочего напряжения

Постоянный ток

● входного напряжения

Постоянный ток

выдерживаемое импульсное напряжение расчетное значение

0,8 kV

потребляемый ток

● макс.

100 mA

● ном. значение

28 mA

степень защиты IP

IP20

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

12/19/2016

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Масса нетто ME

129 g

рабочее напряжение расчетное значение мин.

20,4 V

значение I2t

0,008 A²·s

Напряжение питания

напряжение питания при постоянном токе ном. значение

24 V

Связь/ протокол

протокол поддерживается

● протокол PROFINET IO

Да

● протокол PROFIsafe

Нет

функция изделия на интерфейсе Ethernet

● функция автоматического определения типа кабеля

Да

● автоматическое определение сети

Да

протокол на интерфейсе 1 протокол резервирования среды передачи

Нет

функция изделия на интерфейсе 1 устройство PROFINET IO

Да

функция изделия устройства PROFINET IO поддерживается системное резервирование PROFINET

Нет

сервис как устройство PROFINET IO

● приоритетный пуск

Нет

● тактовая синхронизация

Нет

● поддержка функции Shared Device

Нет

● поддержка PROFIenergy

Нет

● IRT

Нет

● MRP

Нет

● MRPD

Нет

сервис для открытой связи IE

● LLDP

Да

● SNMP

Да

● TCP/IP

Да

версия/ редакция GSD при PROFINET требуется

V2.34

способ передачи в сети Industrial Ethernet

PROFINET с 100 Мбит/с полный дуплекс (100BASE-TX)

класс нагрузки сети согласно PROFINET

спецификация теста Security Level 1 согласно PROFINET

База прочная по отношению к сетевой нагрузке

Цепь тока управления/ управление

ток включения макс.

16 A

Разделение потенциала

гальваническая развязка между PROFINET и всеми прочими цепями

Да

Входы/ Выходы

число цифровых входов

● противоаварийный

число цифровых выходов

Подсоединения/ клеммы

исполнение электрического соединения

пружинный зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,2 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля макс.

2,5 mm²

поперечное сечение подключаемого провода

● однопроводной

0,2 ... 2,5 mm²

● однопроводной с концевой заделкой кабеля

0,2 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,2 ... 2,5 mm²

Безопасность

функция изделия пригодно для функции безопасности

Нет

срок службы макс.

20 a

Интерфейсы

исполнение интерфейса

● интерфейс Ethernet

Да; для сервисов Ethernet

● интерфейс Fast Ethernet

Да; PROFINET с 100 Мбит/с

исполнение интерфейса 1

● встроенный коммутатор

Нет

● RJ 45 (Ethernet)

Да

число портов на интерфейсе 1

число интерфейсов согласно PROFINET

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо)

маркировка взрывозащиты для искробезопасности сопряженного оборудования EEx ia

Нет

маркировка взрывозащиты для искробезопасности сопряженного оборудования EEx ib

Нет

Монтаж/ крепление/ размеры

вид креплений модулей и принадлежностей

Крепление на передней панели

высота

80,1 mm

ширина

40 mm

глубина

72,1 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.566 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0145 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.787 kg

Environment			General Product Approval
		Environmental Confirmations
General Product Approval	Test Certificates		Maritime application
	Type Test Certificates/Test Report	Special Test Certificate
Maritime application	other		Industrial Communication
		Confirmation	PROFINET
