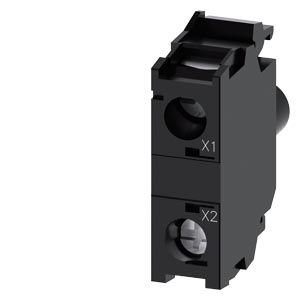

Siemens 3SU1401-1BB30-1AA2 коммутационное устройство

Name: Siemens 3SU1401-1BB30-1AA2 коммутационное устройство
Brand: Siemens
Price: 1781 RUB
Availability: InStock

LED module with integrated LED 24 V AC/DC, yellow, screw terminal, for front plate mounting, ATEX Zone 1-2: Intrinsic safety

Купить 3SU14011BB301AA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 1781 руб.

Технические характеристики 3SU14011BB301AA2

Светодиодный модуль со встроенным светодиодом, 24 В AC/DC, цвет: желтый, винтовой зажим, для крепления на переднюю панель, Зона ATEX 1-2: искробезопасность

торговая марка изделия

SIRIUS ACT

наименование изделия

Светодиодный модуль

наименование типа изделия

3SU1

Общие технические данные

компонент изделия

● диод

Да

● ламповый трансформатор

Нет

● источник света

Да

● добавочное сопротивление

Нет

напряжение развязки расчетное значение

320 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

● для приведения в действие

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

потребляемый ток макс.

20 mA

степень защиты IP

● корпуса

IP30

● для соединительной клеммы

IP20

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

длительность работы типичный

100 000 h

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2014

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

9 g

рабочее напряжение 1

● при переменном токе

— при 50 Гц расчетное значение

24 V

— при 60 Гц расчетное значение

24 V

● при постоянном токе расчетное значение

24 V

Цепь тока управления/ управление

ток включения макс.

2 A

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

вид подключаемых сечений проводов

● однопроводной с концевой заделкой кабеля

2x (0,5 ... 0,75 mm²)

● однопроводной без концевой заделки кабеля

2x (1,0 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1,0 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (18 ... 14)

поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля

0,5 ... 1,5 mm²

момент затяжки при винтовом зажиме

0,8 ... 0,9 N·m

Осветительное средство

вид источника света

светодиод

цвет источника света

желтый

сила светового излучения

450 ... 1 120 mcd

ATEX

сертификат соответствия

● ATEX

Да; BVS 18 ATEX E 030 (IEC 60079-0:2017-12 Edition 7.0; EN 60079-11:2012; ATEX-product guideline 2014/34/EU)

● МЭК Ex

Да; IECEx BVS 18.0023 (IEC 60079-11:2011-06 Edition 6.0; IEC 60079-0:2017-12 Edition 7.0)

● для газовзрывозащиты в зонах 1/2

Да

группа взрывозащищенных устройств и категория взрывозащиты согласно ATEX

II C

маркировка Ex согласно ATEX

II 2G Ex ib IIC T4 Gb

степень защиты устройства (EPL) согласно ATEX

макс. входное напряжение (Ui)

● при переменном токе

28,8 V

● при постоянном токе

28,8 V

тип взрывозащиты согласно ATEX

Ex ib

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо)

Монтаж/ крепление/ размеры

вид креплений

● модулей и принадлежностей

Крепление на передней панели

высота

33,2 mm

ширина

9,8 mm

глубина

29,4 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.566 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0145 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.787 kg

Environment			General Product Approval
		Environmental Confirmations
General Product Approval	EMV	For use in hazardous locations		Test Certificates
				Special Test Certificate	Type Test Certificates/Test Report
Maritime application				other
					Confirmation
