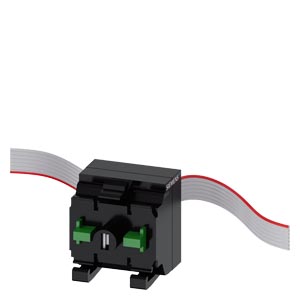

Siemens 3SU1401-1MC30-1CA1 коммутационное устройство
SIRIUS ACT: Терминальный модуль (командный и светодиодный модуль), встроенный светодиод, цвет: желтый, для крепления на переднюю панель
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1401-1MC30-1CA1 коммутационное устройство
Технические характеристики 3SU14011MC301CA1
|
SIRIUS ACT: Терминальный модуль (командный и светодиодный модуль), встроенный светодиод, цвет: желтый, для крепления на переднюю панель | |||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||
| наименование изделия | Терминальный модуль для PROFINET | |||||||||||||
| исполнение изделия | с 2 контактами и встроенными светодиодами | |||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||
| Индикация | ||||||||||||||
| исполнение индикатора | ||||||||||||||
| ● для диагностики: контроль напряжения питания светодиодный индикатор питания | Да | |||||||||||||
| ● состояние Tx/Rx Link | Нет | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия | ||||||||||||||
| ● защита от перемены полярности | Да; Плоский кабель можно поворачивать на 180° | |||||||||||||
| ● функция диагностики | Да | |||||||||||||
| версия микропрограммного обеспечения | 1.0.0 | |||||||||||||
| аппаратная версия | 1 | |||||||||||||
| версия программного обеспечения при STEP 7 в портале TIA-Portal требуется | V13 SP1 (V13 SP1 и V14 с HSP0132) | |||||||||||||
| мощность потерь [Вт] типичный | 0,115 W | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| тип напряжения | ||||||||||||||
| ● рабочего напряжения | Постоянный ток | |||||||||||||
| ● входного напряжения | Постоянный ток | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV | |||||||||||||
| потребляемый ток | ||||||||||||||
| ● макс. | 27 mA | |||||||||||||
| ● ном. значение | 23 mA | |||||||||||||
| степень защиты IP | IP20 | |||||||||||||
| ударопрочность | ||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||
| вибропрочность | ||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||
| Директива RoHS (дата) | 12/19/2016 | |||||||||||||
| SVHC substance name |
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
|
|||||||||||||
| Масса нетто ME | 18 g | |||||||||||||
| Связь/ протокол | ||||||||||||||
| протокол поддерживается | ||||||||||||||
| ● протокол PROFIsafe | Нет | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | Контакт со смещением изоляции | |||||||||||||
| вид подключаемых сечений проводов | Плоский ленточный кабель 7-полюсный, 7 x 0,08 мм2 | |||||||||||||
| поперечное сечение подключаемого провода для вспомогательных контактов | ||||||||||||||
| ● однопроводной или многопроводной | 0,08 mm² | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля макс. | 0,08 mm² | |||||||||||||
| поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 0,08 mm² | |||||||||||||
| ● однопроводной с концевой заделкой кабеля | 0,08 mm² | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 0,08 mm² | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 0,08 mm² | |||||||||||||
| Осветительное средство | ||||||||||||||
| цвет источника света | желтый | |||||||||||||
| Безопасность | ||||||||||||||
| функция изделия пригодно для функции безопасности | Нет | |||||||||||||
| срок службы макс. | 20 a | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо) | |||||||||||||
| маркировка взрывозащиты для искробезопасности сопряженного оборудования EEx ia | Нет | |||||||||||||
| маркировка взрывозащиты для искробезопасности сопряженного оборудования EEx ib | Нет | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений модулей и принадлежностей | Крепление на передней панели | |||||||||||||
| высота | 32,6 mm | |||||||||||||
| ширина | 30 mm | |||||||||||||
| глубина | 31,5 mm | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
| экологический сертификат изделия | ||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.566 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.0145 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.787 kg | |||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3SU1401-1MC30-1CA1
-
sirius-act-3su1-svetosignalnaya-apparatura.pdf
размер: 7.96 Мб, страниц: 96
