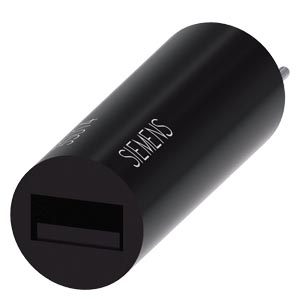

Siemens 3SU1401-3BA60-5AA0 коммутационное устройство
МОДУЛЬ ПОДСВЕТКИ С ИНТЕГРИРОВАННЫМ СВЕТОДИОДОМ, БЕЛЫЙ СВЕТ, ВЫВОДЫ ПОД ПАЙКУ, ДЛЯ ПЕЧАТНЫХ ПЛАТ
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1401-3BA60-5AA0 коммутационное устройство
Технические характеристики 3SU14013BA605AA0
|
Светодиодный модуль со встроенным светодиодом, 5 В DC, цвет: белый, паяное соединение, для использования на печатных платах | |||||||||||||||||||||||||||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| наименование изделия | Светодиодный модуль | |||||||||||||||||||||||||||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||||||||||||||
| компонент изделия | ||||||||||||||||||||||||||||||||||||||
| ● диод | Да | |||||||||||||||||||||||||||||||||||||
| ● ламповый трансформатор | Нет | |||||||||||||||||||||||||||||||||||||
| ● источник света | Да | |||||||||||||||||||||||||||||||||||||
| ● добавочное сопротивление | Нет | |||||||||||||||||||||||||||||||||||||
| напряжение развязки расчетное значение | 30 V | |||||||||||||||||||||||||||||||||||||
| степень загрязнения | 3 | |||||||||||||||||||||||||||||||||||||
| тип напряжения рабочего напряжения | Постоянный ток | |||||||||||||||||||||||||||||||||||||
| ● для приведения в действие | Постоянный ток | |||||||||||||||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV | |||||||||||||||||||||||||||||||||||||
| потребляемый ток макс. | 20 mA | |||||||||||||||||||||||||||||||||||||
| степень защиты IP | ||||||||||||||||||||||||||||||||||||||
| ● корпуса | IP40 | |||||||||||||||||||||||||||||||||||||
| ● для соединительной клеммы | IP20 | |||||||||||||||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||||||||||||||||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||||||||||||||||||||||||||
| вибропрочность | ||||||||||||||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||||||||||||||||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||||||||||||||||||||||||||
| длительность работы типичный | 100 000 h | |||||||||||||||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | P | |||||||||||||||||||||||||||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| Масса нетто ME | 3 g | |||||||||||||||||||||||||||||||||||||
| рабочее напряжение 1 | ||||||||||||||||||||||||||||||||||||||
| ● при постоянном токе расчетное значение | 5 V | |||||||||||||||||||||||||||||||||||||
| относительный положительный допуск рабочего напряжения | 20 % | |||||||||||||||||||||||||||||||||||||
| относительный отрицательный допуск рабочего напряжения | 20 % | |||||||||||||||||||||||||||||||||||||
| Цепь тока управления/ управление | ||||||||||||||||||||||||||||||||||||||
| ток включения макс. | 0,1 A | |||||||||||||||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения | Цоколь со штырьками (THT) | |||||||||||||||||||||||||||||||||||||
| Осветительное средство | ||||||||||||||||||||||||||||||||||||||
| вид источника света | светодиод | |||||||||||||||||||||||||||||||||||||
| цвет источника света | белый | |||||||||||||||||||||||||||||||||||||
| сила светового излучения | 900 ... 1 400 mcd | |||||||||||||||||||||||||||||||||||||
| ATEX | ||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | ||||||||||||||||||||||||||||||||||||||
| ● ATEX | Нет | |||||||||||||||||||||||||||||||||||||
| ● МЭК Ex | Нет | |||||||||||||||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо) | |||||||||||||||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||||||||||||||
| вид креплений | ||||||||||||||||||||||||||||||||||||||
| ● модулей и принадлежностей | Проводниковая плата | |||||||||||||||||||||||||||||||||||||
| высота | 8,1 mm | |||||||||||||||||||||||||||||||||||||
| ширина | 8,1 mm | |||||||||||||||||||||||||||||||||||||
| глубина | 30,6 mm | |||||||||||||||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||||||||||||||
| экологический сертификат изделия | ||||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.566 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.0145 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.787 kg | |||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||
Техническая документация по 3SU1401-3BA60-5AA0
-
sirius-act-3su1-svetosignalnaya-apparatura.pdf
размер: 7.96 Мб, страниц: 96
