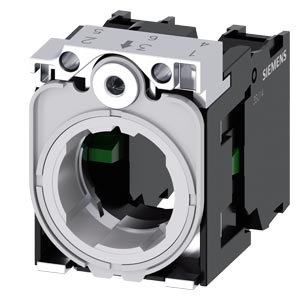

Siemens 3SU1510-1AA10-1NA0 коммутационное устройство
holder, 3-way, metal, 1 NO, 1 NO, screw terminal
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1510-1AA10-1NA0 коммутационное устройство
Технические характеристики 3SU15101AA101NA0
|
|
holder, 3-fold, metal, 1 NO, 1 NO, screw terminal | |||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||
| наименование изделия | Держатель | |||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||
| заводской номер изделия | ||||||||||||||
| ● контактного модуля, входящего в комплект поставки | 3SU1400-1AA10-1BA0, 3SU1400-1AA10-1BA0 | |||||||||||||
| ● контактного модуля, входящего в комплект поставки у позиции 1 | 3SU1400-1AA10-1BA0 | |||||||||||||
| ● контактного модуля, входящего в комплект поставки у позиции 2 | 3SU1400-1AA10-1BA0 | |||||||||||||
| ● держателя, входящего в комплект поставки | 3SU1510-0AA10-0AA0 | |||||||||||||
| Орган управления | ||||||||||||||
| конструкция исполнительного механизма | 3-кратный с модулем | |||||||||||||
| число контактных модулей | 2 | |||||||||||||
| Фиксатор | ||||||||||||||
| материал держателя | Металл | |||||||||||||
| Индикация | ||||||||||||||
| число светодиодных модулей | 0 | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Нет | |||||||||||||
| компонент изделия | ||||||||||||||
| ● диод | Нет | |||||||||||||
| ● ламповый трансформатор | Нет | |||||||||||||
| ● источник света | Нет | |||||||||||||
| ● добавочное сопротивление | Нет | |||||||||||||
| напряжение развязки расчетное значение | 500 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| степень защиты IP для соединительной клеммы | IP20 | |||||||||||||
| ударопрочность | ||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||
| вибропрочность | ||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||
| частота коммутации макс. | 3 600 1/h | |||||||||||||
| механический ресурс (циклов) типичный | 10 000 000 | |||||||||||||
| тепловой ток | 10 A | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | U | |||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 10 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A | |||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 10 A | |||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||
| Масса нетто ME | 59 g | |||||||||||||
| рабочее напряжение | ||||||||||||||
| ● при переменном токе | ||||||||||||||
| — при 50 Гц расчетное значение | 5 ... 500 V | |||||||||||||
| — при 60 Гц расчетное значение | 5 ... 500 V | |||||||||||||
| ● при постоянном токе расчетное значение | 5 ... 500 V | |||||||||||||
| Силовая электроника | ||||||||||||||
| надежность контакта | Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА) | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| исполнение контакта вспомогательных контактов | Сплав серебра | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| рабочий ток при AC-15 при 230 В расчетное значение | 6 A | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● модулей и принадлежностей | Винтовое соединение | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной с концевой заделкой кабеля | 2x (0,5 ... 0,75 mm²) | |||||||||||||
| ● однопроводной без концевой заделки кабеля | 2x (1,0 ... 1,5 mm²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 1,5 мм²) | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 2x (1,0 ... 1,5 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) | 2x (18 ... 14) | |||||||||||||
| момент затяжки болтов в держателе | 1 ... 1,2 N·m | |||||||||||||
| момент затяжки | ||||||||||||||
| ● при винтовом зажиме | 0,8 ... 0,9 N·m | |||||||||||||
| ● для заземления | 0,8 ... 1 N·m | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений | крепление лицевой панели | |||||||||||||
| ● модулей и принадлежностей | Крепление на передней панели | |||||||||||||
| высота | 40 mm | |||||||||||||
| ширина | 30 mm | |||||||||||||
| форма монтажного отверстия | круглый | |||||||||||||
| монтажная ширина | 30 mm | |||||||||||||
| монтажная глубина | 49,8 mm | |||||||||||||
| толщина лицевой панели используемый | 1 ... 6 mm | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
