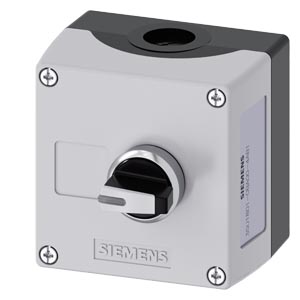

Siemens 3SU1801-0BA00-4AB1 коммутационное устройство

Name: Siemens 3SU1801-0BA00-4AB1 коммутационное устройство
Brand: Siemens
Price: 3534 RUB
Availability: InStock

Корпус для командных устройств 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 1 командный пункт, A = рычаг, цвет: черный, металл, 3 положения переключателя, нажатием на кнопку, 1 НО, 1 НО, подключение на пружинных клеммах: монтаж на полу, Опорная клемма, углубление для шильдика, вверху и внизу по 1 x M20

Купить 3SU18010BA004AB1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 3534 руб.

Технические характеристики 3SU18010BA004AB1

торговая марка изделия

SIRIUS ACT

наименование изделия

Корпус

наименование типа изделия

3SU1

комплектация кнопочно-сигнальной станции

A = рычажный переключатель

заводской номер изделия

● контактного модуля, входящего в комплект поставки на блоке управления А 1

3SU1400-2AA10-3BA0

● контактного модуля, входящего в комплект поставки на блоке управления А 2

3SU1400-2AA10-3BA0

● держателя, входящего в комплект поставки на блоке управления A

3SU1550-0AA10-0AA0

● исполнительного элемента, входящего в комплект поставки на блоке управления A

3SU1052-2BM10-0AA0

● пустого корпуса, входящего в комплект поставки

3SU1801-0AA00-0AB1

● опорной клеммы, входящей в комплект поставки на блоке управления A

3SU1400-4DA43-3AA0

Корпус

исполнение корпуса

с углублением для таблички с названием

форма передней части корпуса

квадратичная

материал корпуса

пластмасса

число блоков управления

компонент изделия

● устройство аварийного останова

Нет

● защитный козырек

Нет

цвет верхней части корпуса

серый

состояние поставки

● в комплекте

Нет

● предварительно соединен с клеммной колодкой

Нет

вид креплений корпуса

вертикальный

Орган управления

конструкция исполнительного механизма

Рукоятка, короткая

пригодность к использованию аварийный выключатель

Нет

комплектация изделия блокировка включения

Нет

дополнение изделия опциональный источник света

Нет

цвет исполнительного механизма

черный

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

число контактных модулей

Переднее кольцо

компонент изделия лицевое кольцо

Да

исполнение лицевого кольца

стандартный

материал лицевого кольца

Металл глянец

цвет лицевого кольца

серебр.

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодных модулей

Общие технические данные

функция изделия

● принудительное открытие

Нет

● функция аварийного отключения

Нет

● функция аварийного останова

Нет

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12K, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

Масса нетто ME

338,5 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Связь/ протокол

исполнение интерфейса для связи

без

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения модулей и принадлежностей

подключение на пружинных клеммах

исполнение электрического соединения на корпусе

Электропроводка вверху и внизу по 1 x M20

момент затяжки болтов в держателе

1 ... 1,2 N·m

момент затяжки крепежных винтов в крышке корпуса

1,5 ... 1,7 N·m

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений модулей и принадлежностей

Крепление на полу

высота

85 mm

ширина

85 mm

глубина

75 mm

форма монтажного отверстия

круглый

Принадлежности
