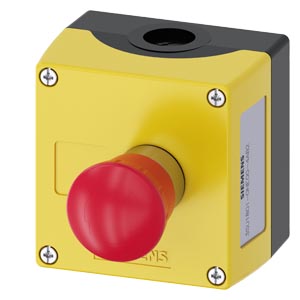

Siemens 3SU1801-0NE00-4AB2 коммутационное устройство

Name: Siemens 3SU1801-0NE00-4AB2 коммутационное устройство
Brand: Siemens
Price: 5173 RUB
Availability: InStock

Корпус для командных устройств 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: желтый, 1 командный пункт, A = грибковый аварийный выключатель, цвет: красный, металл, 40 мм, поворотная деблокировка, 1 НО, 1 НЗ, 1 НЗ, подключение на пружинных клеммах: монтаж на полу, Опорная клемма, без шильдика, вверху и внизу по 1 x M20

Купить 3SU18010NE004AB2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 5173 руб.

Технические характеристики 3SU18010NE004AB2

торговая марка изделия

SIRIUS ACT

наименование изделия

Корпус

наименование типа изделия

3SU1

комплектация кнопочно-сигнальной станции

A = грибовидная кнопка АВАРИЙНОГО ОСТАНОВА, 40 мм, с принудительным блокированием по ISO 13850 и поворотным разблокированием

заводской номер изделия

● контактного модуля, входящего в комплект поставки на блоке управления А 1

3SU1400-2AA10-3CA0

● контактного модуля, входящего в комплект поставки на блоке управления А 2

3SU1400-2AA10-3CA0

● контактного модуля, входящего в комплект поставки на блоке управления А 3

3SU1400-2AA10-3BA0

● держателя, входящего в комплект поставки на блоке управления A

3SU1550-0AA10-0AA0

● исполнительного элемента, входящего в комплект поставки на блоке управления A

3SU1050-1HB20-0AA0

● пустого корпуса, входящего в комплект поставки

3SU1801-0AA00-0AB2

Корпус

исполнение корпуса

с углублением для таблички с названием

форма передней части корпуса

квадратичная

материал корпуса

пластмасса

число блоков управления

компонент изделия

● устройство аварийного останова

Да

● защитный козырек

Нет

цвет верхней части корпуса

желтый

состояние поставки

● в комплекте

Нет

● предварительно соединен с клеммной колодкой

Нет

вид креплений корпуса

вертикальный

Орган управления

конструкция исполнительного механизма

грибовидная кнопка аварийного отключения

пригодность к использованию аварийный выключатель

Да

комплектация изделия блокировка включения

Нет

дополнение изделия опциональный источник света

Нет

цвет исполнительного механизма

красный

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

число контактных модулей

вид разблокирования

A = поворотная разблокировка

Переднее кольцо

компонент изделия лицевое кольцо

Нет

исполнение лицевого кольца

стандартный

материал лицевого кольца

пластмасса

цвет лицевого кольца

черный

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодных модулей

Общие технические данные

функция изделия

● принудительное открытие

Да

● функция аварийного отключения

Да

● функция аварийного останова

Да

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12K, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

Масса нетто ME

388 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Связь/ протокол

исполнение интерфейса для связи

без

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения модулей и принадлежностей

подключение на пружинных клеммах

исполнение электрического соединения на корпусе

Электропроводка вверху и внизу по 1 x M20

момент затяжки болтов в держателе

1 ... 1,2 N·m

момент затяжки крепежных винтов в крышке корпуса

1,5 ... 1,7 N·m

Безопасность

функция изделия пригодно для функции безопасности

Да

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

20 %

● при высокой приоритетности запроса на каждый размыкающий контакт согласно SN 31920

20 %

значение В10 при высокой приоритетности запроса согласно SN 31920

100 000

частота отказов [FIT] при низкой приоритетности запроса на каждый размыкающий контакт согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений модулей и принадлежностей

Крепление на полу

высота

105,4 mm

ширина

85 mm

глубина

109 mm

форма монтажного отверстия

круглый

Принадлежности

число маркировочных табличек

маркировка маркировочной таблички для кнопочных станций

A = I

цвет маркировочной таблички

A = черный

число вставных табличек

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.566 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0145 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.787 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval		Test Certificates		Maritime application
		Type Test Certificates/Test Report	Special Test Certificate
Maritime application		other
			Confirmation
