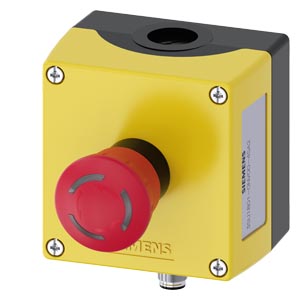

enclosure for command devices, 22 mm, round, enclosure material plastic, enclosure top part yellow, 1 command point plastic, A=EMERGENCY-STOP mushroom pushbutton red, 40 mm, rotate-to-unlatch, illuminated, 2x 1 NC, LED white 24 V, spring-loaded terminal, base mounting, M12 plug (8-pole) bottom, insulated reserve conductors, pin assignment: Pin1=11, Pin2=12, Pin3=21, Pin4=22, Pin5=n.c., Pin6=n.c., Pin7=ground LED, Pin8=LED, 1 connection at 1 input F-DI, 1 connection at 1 output F-DQ
|
|
торговая марка изделия
|
SIRIUS ACT
|
|
наименование изделия
|
Корпус
|
|
наименование типа изделия
|
3SU1
|
|
комплектация кнопочно-сигнальной станции
|
A = грибовидная кнопка АВАРИЙНОГО ОСТАНОВА, 40 мм, с принудительным блокированием по ISO 13850 и поворотным разблокированием
|
|
заводской номер изделия
|
|
|
● контактного модуля, входящего в комплект поставки на блоке управления А 1
|
3SU1400-2AA10-3CA0
|
|
● контактного модуля, входящего в комплект поставки на блоке управления А 2
|
3SU1400-2AA10-3CA0
|
|
● светодиодного модуля, входящего в комплект поставки на блоке управления A
|
3SU1401-2BB60-3AA0
|
|
● держателя, входящего в комплект поставки на блоке управления A
|
3SU1500-0AA10-0AA0
|
|
● исполнительного элемента, входящего в комплект поставки на блоке управления A
|
3SU1000-1HB20-0AA0
|
|
● пустого корпуса, входящего в комплект поставки
|
3SU1801-0AA00-0AA2
|
|
Корпус
|
|
исполнение корпуса
|
Командная точка в центре
|
|
форма передней части корпуса
|
квадратичная
|
|
материал корпуса
|
пластмасса
|
|
число блоков управления
|
1
|
|
компонент изделия
|
|
|
● устройство аварийного останова
|
Да
|
|
● защитный козырек
|
Нет
|
|
цвет верхней части корпуса
|
желтый
|
|
состояние поставки
|
|
|
● в комплекте
|
Нет
|
|
● предварительно соединен с клеммной колодкой
|
Да
|
|
вид креплений корпуса
|
вертикальный
|
|
Орган управления
|
|
конструкция исполнительного механизма
|
грибовидная кнопка аварийного отключения
|
|
пригодность к использованию аварийный выключатель
|
Да
|
|
комплектация изделия блокировка включения
|
Нет
|
|
дополнение изделия опциональный источник света
|
Нет
|
|
цвет исполнительного механизма
|
красный
|
|
материал исполнительного механизма
|
пластмасса
|
|
форма исполнительного механизма
|
круглый
|
|
число контактных модулей
|
2
|
|
вид разблокирования
|
A = поворотная разблокировка
|
|
Переднее кольцо
|
|
компонент изделия лицевое кольцо
|
Нет
|
|
Фиксатор
|
|
материал держателя
|
Пластмасса
|
|
Индикация
|
|
число светодиодных модулей
|
1
|
|
Общие технические данные
|
|
функция изделия
|
|
|
● принудительное открытие
|
Да
|
|
● функция аварийного отключения
|
Да
|
|
● функция аварийного останова
|
Да
|
|
степень защиты IP
|
IP66, IP67, IP69(IP69K)
|
|
степень защиты NEMA
|
1, 2, 3, 3R, 4, 4X, 12, 13
|
|
ударопрочность
|
|
|
● согласно МЭК 60068-2-27
|
полуволна синусоиды 15 г / 11 мсек
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
вибропрочность
|
|
|
● согласно МЭК 60068-2-6
|
10 – 500 Гц: 5 g
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
S
|
|
ток длительной нагрузки линейного защитного автомата с характеристикой C
|
10 A; для тока короткого замыкания меньше 400 A
|
|
ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED
|
10 A
|
|
ток длительной нагрузки плавкой вставки предохранителя DIAZED gG
|
10 A
|
|
Директива RoHS (дата)
|
07/01/2006
|
|
SVHC substance name
|
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
|
|
Масса нетто ME
|
400 g
|
|
рабочее напряжение
|
|
|
● при переменном токе
|
|
|
— при 50 Гц расчетное значение
|
5 ... 500 V
|
|
— при 60 Гц расчетное значение
|
5 ... 500 V
|
|
● при постоянном токе расчетное значение
|
5 ... 500 V
|
|
исполнение кабельного ввода
|
штекер M12, 8-полюсный
|
|
Связь/ протокол
|
|
исполнение интерфейса для связи
|
без
|
|
Вспомогательный контур
|
|
исполнение контакта вспомогательных контактов
|
Сплав серебра
|
|
число размыкающих контактов для вспомогательных контактов
|
2
|
|
число замыкающих контактов для вспомогательных контактов
|
0
|
|
Подсоединения/ клеммы
|
|
исполнение электрического соединения модулей и принадлежностей
|
подключение на пружинных клеммах
|
|
исполнение электрического соединения на корпусе
|
Штекер M12, 8-полюсный
|
|
момент затяжки болтов в держателе
|
1 ... 1,2 N·m
|
|
момент затяжки крепежных винтов в крышке корпуса
|
1,5 ... 1,7 N·m
|
|
Безопасность
|
|
функция изделия пригодно для функции безопасности
|
Да
|
|
испытания срока службы с учетом износа необходимые
|
Да
|
|
доля опасных отказов
|
|
|
● при низкой приоритетности запроса согласно SN 31920
|
20 %
|
|
● при высокой приоритетности запроса на каждый размыкающий контакт согласно SN 31920
|
20 %
|
|
значение В10 при высокой приоритетности запроса согласно SN 31920
|
100 000
|
|
частота отказов [FIT] при низкой приоритетности запроса на каждый размыкающий контакт согласно SN 31920
|
100 FIT
|
|
ISO 13849
|
|
тип устройства согласно ISO 13849-1
|
3
|
|
IEC 61508
|
|
тип защитного устройства согласно МЭК 61508-2
|
тип A
|
|
значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508
|
20 a
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +70 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
экологическая категория при эксплуатации согласно МЭК 60721
|
3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)
|
|
Монтаж/ крепление/ размеры
|
|
вид креплений модулей и принадлежностей
|
Крепление на полу
|
|
высота
|
89,4 mm
|
|
ширина
|
85 mm
|
|
глубина
|
75 mm
|
|
форма монтажного отверстия
|
круглый
|
|
Принадлежности
|
|
число маркировочных табличек
|
0
|
|
число вставных табличек
|
0
|
|
число подкладных табличек
|
0
|
|
экологический сертификат изделия
|
|
|
● потенциал парникового эффекта [CO2 eq] / в процессе производства
|
0.566 kg
|
|
● потенциал парникового эффекта [CO2 eq] / при эксплуатации
|
0.235 kg
|
|
● потенциал парникового эффекта [CO2 eq] / по истечении срока службы
|
-0.0145 kg
|
|
● потенциал парникового эффекта [CO2 eq] / всего
|
0.787 kg
|
|
|
|
