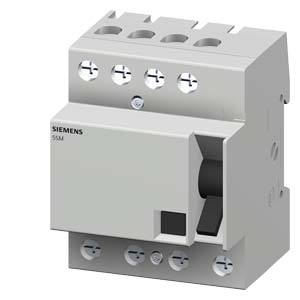

Siemens 5SM3642-4 модульная аппаратура

Name: Siemens 5SM3642-4 модульная аппаратура
Brand: Siemens
Availability: InStock

УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ ТИП=АС Iном.=25А 4-ПОЛЮСНОЕ Iодн.=300мА Uном.=400В АС ШИРИНА=4 МОД. УСТ.ГЛУБИНА=70 ММ C ВЫДЕРЖКОЙ ВРЕМЕНИ

Купить 5SM36424 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 5SM36424

УДТ, 4-пол., тип B, с кратковр. задержкой срабатывания, In: 25 А, 300 мА, Un AC: 400 В

версия

торговая марка изделия

SENTRON

наименование изделия

Автоматический выключатель защиты от токов повреждения

исполнение изделия

с кратковременной задержкой времени

наименование типа изделия

5SM3

Общие технические данные

число полюсов

типоразмер встраиваемых устройств согласно DIN 43880

механический ресурс (циклов) типичный

10 000

устойчивость к току короткого замыкания

10 kA

функция коммутации с кратковременной задержкой срабатывания

Да

дифференциальный ток срабатывания расчетное значение

300 mA

ном. ток предохранителя допустимый

7 500 A

значение I2t допустимый

70 000 A²·s

напряжение питания

напряжение питания для контрольного устройства мин.

195 V

диапазон значений частоты напряжения питания

50 Гц

диапазон значений рабочей частоты

50/60 Гц

диапазон значений напряжения питания при переменном токе

400 В

класс защиты

степень защиты IP

IP20, при установке в распределительном шкафу, с подключенными проводами

Коммутационная способность

коммутационная способность по току

● согласно EN 60898 расчетное значение

0,8 kA

● согласно МЭК 61008-1 расчетное значение

0,8 kA

рассеивание

мощность потерь [Вт]

● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

0,5 W

● макс.

1,5 W

появление

цветовой код RAL

7 035

номер цвета RAL (аналогичный)

7 035

Подробнее

характеристика изделия бессиликоновый

Да

дополнение изделия встраиваемый дополнительные устройства

Да

связи

поперечное сечение подключаемого провода однопроводной

● мин.

1,5 mm²

● макс.

25 mm²

поперечное сечение подключаемого провода многопроводной

● мин.

1,5 mm²

● макс.

25 mm²

момент затяжки при винтовом зажиме

● мин.

2,5 N·m

● макс.

3 N·m

положение сетевого провода

Верху или внизу (внизу для функции SIGRES также в выключенном состоянии)

Механическая конструкция

высота

90 mm

ширина

72 mm

глубина

77 mm

монтажная глубина

70 mm

число монтажных единиц в ширину

вид креплений

DIN-рейка (REG)

монтажное положение

любой

Масса нетто ME

546 g

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

45 °C

окружающая температура при хранении мин.

-40 °C

число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30
