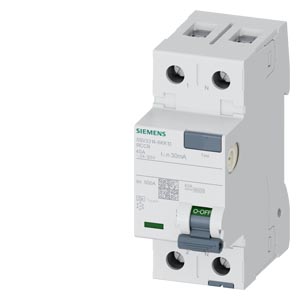

Дифференциальные автоматические выключатели Siemens 5SV3314-6KK13

Дифференциальный автомат Siemens 5SV33146KK13

УЗО ТИП A 40A 1+N-полюсной 30MA 2MW 24V-125V

УЗО Siemens серии 5SV331 из модельного ряда устройств автоматов Сиеменс 5SV:

• номинальный ток 16...80 А
• номинальный дифференциальный ток 30 мА
• исполнение по типу токов утечки: тип A, тип F
• исполнение по полюсам: 1+N

Области применения устройств защитного отключения Siemens 5SV3314-6KK13

УЗО с номинальными токами утечки 30 mA применяются для защиты человека, материалов и пожарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств.

Технические характеристики 5SV33146KK13

			RES.CUR.OP.CIRCUIT BREAKER TYPE A 40A 1+N-POLE 30MA 2MW 24V-125V
версия
Фирменное название продукта			SENTRON
Наименование продукта			Автоматический выключатель защиты от токов повреждения
Исполнение продукта			без задержки времени
Общие технические данные
Число полюсов			2
Монтажный размер для встраиваемых приборов / согласно DIN 43880			1
Защита от прикосновения во избежание электрического удара			защищено от доступа пальцами и тыльной стороной руки
Устойчивость к току короткого замыкания		kA	10
Силовой выключатель / основной тип			5SV3
Механический срок службы (коммутационные циклы) / типовое			10 000
Категория перенапряжения			III
напряжение питания
Напряжение питания
при переменном токе / расчетное значение		V	24
для испытательных устройств / минимально		V	24
Частота напряжения питания
расчетное значение			50Hz
класс защиты
Степень защиты IP			IP20, при установке в распределительном шкафу, с подключенными проводами
Коммутационная способность
коммутационная способность по току
согласно EN 60898 / расчетное значение		kA	0,5
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		W	2,6
максимальное		W	1
электричество
Аварийный ток расцепления / расчетное значение		mA	30
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		A	40
Тип аварийного тока			A
Ток / при переменном токе / расчетное значение		A	40
Температура/разность между температурами включения и выключения		A·s	15 620
Прочность по отношению к импульсному току / расчетное значение		kA	1
Рабочая частота			50/60Hz
Подробнее
Характеристики продукта
без галогена			да
без силикона			да
Расширение продукта / встраиваемые / дополнительные устройства			да
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30			28
связи
Поперечное сечение подключаемого провода / многопроводный
минимально		mm	0,75
максимальное		mm	35
Поперечное сечение подключаемого провода / однопроводный
минимально		mm	0,75
максимальное		mm	35
Крутящий момент затяжки / при винтовом соединении
минимально		N·m	2,5
максимальное		N·m	3
Положение / сетевого кабеля			вверху или внизу
Механическая конструкция
Высота		mm	90
Ширина		mm	36
Глубина		mm	70
Монтажное положение			любой
Монтажная глубина		mm	70
Число модулей в ширину			2
Вид крепления			DIN-рейка (REG)
условия окружающей среды
Температура окружающей среды
минимально		°C	-25
максимальное		°C	45
во время хранения / минимально допустимое		°C	-40
во время хранения / максимально допустимое		°C	75
Сертификаты
Условное обозачение
согласно DIN EN 61346-2			F
согласно DIN EN 81346-2			F
Дополнительная информация
последнее изменение:		08.06.2016
