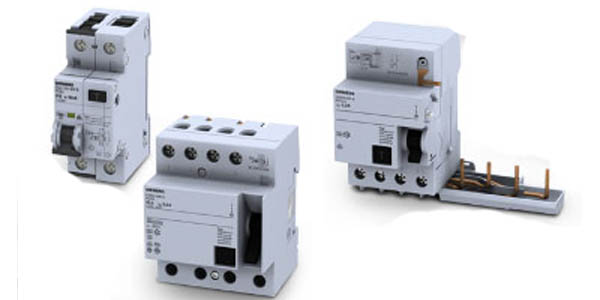

Устройства защитного отключения Siemens 5SV

УЗО Siemens 5SV. Обзор

Компания «Сименс» расширяет модельный ряд устройств защитного отключения (УЗО) и анонсирует выход на рынок новых моделей линейки 5SV. УЗО 5SV являются дальнейшим развитием аппаратов хорошо зарекомендовавшей себя ранее линейки 5SM. Новые УЗО 5SV выполнены в едином дизайне с автоматическими выключателями линейки 5SL.

В их конструкции используются многие отличительные черты и элементы, характерные для автоматических выключателей линейки 5SL:

• эргономичная ручка управления серого цвета с нанесенной цветной маркировкой положения коммутации прямоугольные присоединительные клеммы, обеспечивающие одновременное надежное размещение в них штыря сборной питающей шины и кабеля сечением до 35 мм2
• сдвижные шторки для защиты от случайного прикосновения к присоединительным клеммам; замок со сдвижной шторкой снизу автомата для упрощения снятия и установки автомата на DIN-рейку без специального инструмента
• легко монтируемые дополнительные аксессуары, такие как: блок-контакты состояния и срабатывания, независимый расцепитель и расцепитель минимального напряжения

Конструктивными особенностями для новых УЗО 5SV являются установленый визуальный индикатор коммутационного состояния главных контактов (аналогичный линейке автоматов 5SY) и модернизированный встроенный расцепитель специальной конструкции, повышающий надежность срабатывания устройства при возникновении токов утечки.

Линейка УЗО 5SV имеет следующие характеристики:

• номинальный ток 16…80А
• номинальный дифференциальный ток 10, 30, 100, 300 и 500мА
• исполнение по типу токов утечки: тип А (5SV), тип АС (5SV4)
• исполнение по полюсам: 1+N, 3+N

Техническая документация

• Технические данные «Автоматический выключатель Siemens 5SM3111-0»
  язык: RU, размер: 143.84 Кб, страниц: 4
• Каталог продукции «Устройства защитного отключения 5SV. Новая линейка продуктов для надежной защиты потребителей, оборудования и предотвращения пожара»
  язык: RU, размер: 1.20 Мб, страниц: 6
• Презентация «Устройства защитного отключения серии 5SV»
  язык: RU, размер: 1.44 Мб
• Презентация «Новые устройства защитного отключения 5SV: проверенная надежность, единство дизайна»
  язык: RU, размер: 142.42 Кб, страниц: 1

Информация для заказа Siemens 5SV

• Siemens 5SV311: ТИП A, 10MA, 1+N-полюсной
• Siemens 5SV331: 30MA, 1+N-полюсной, 230 V
• Siemens 5SV334: 30MA, 3+N-полюсной, 400 V
• Siemens 5SV335: ТИП A, 30MA, 3+N-полюсной, 500 V
• Siemens 5SV341: ТИП A, 100MA, 1+N-полюсной, 230 V
• Siemens 5SV344: 100MA, 3+N-полюсной, 400 V
• Siemens 5SV361: 300MA, 1+N-полюсной, 230 V
• Siemens 5SV364: 300MA, 3+N-полюсной, 400 V
• Siemens 5SV365: 300MA, 1+N-полюсной, 500 V
• Siemens 5SV374: 500MA, 3+N-полюсной, 400 V
• Siemens 5SV411: ТИП AC, 10MA, 1+N-полюсной, 230 V
• Siemens 5SV431: ТИП AC, 30MA, 1+N-полюсной, 230 V
• Siemens 5SV434: ТИП AC, 30MA, 3+N-полюсной, 400 V
• Siemens 5SV441: ТИП AC, 100MA, 1+N-полюсной, 230 V
• Siemens 5SV444: ТИП AC, 100MA, 3+N-полюсной, 400 V
• Siemens 5SV461: ТИП AC, 100MA, 1+N-полюсной, 230 V
• Siemens 5SV464: ТИП AC, 300MA, 3+N-полюсной, 400 V
• Siemens 5SV474: ТИП AC, 500MA, 3+N-полюсной, 400 V
