Системы контроля токов утечки Siemens 5SV8

Обзор

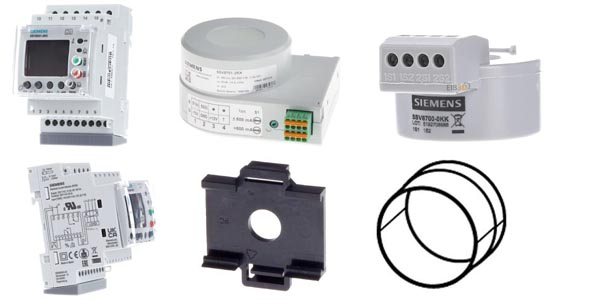

Комплексная система контроля и мониторинга токов утечки Siemens SENTRON 5SV8 (включая реле серий 5SV80, 5SV81, 5SV82, трансформаторы 5SV87 и аксессуары 5SV89) предназначена для непрерывного высокоточного измерения, индикации и сигнализации о появлении дифференциальных токов в силовых сетях. Она позволяет реализовать превентивную защиту промышленного оборудования, исключая внезапные аварийные остановки технологических линий.

Особенности конструкции и модификации

Многофункциональные реле контроля (5SV80/81/82): в наличии представлены аналоговые и цифровые модульные устройства контроля токов утечки типа А и типа B (для систем с частотными преобразователями), оснащенные информативными LCD-дисплеями.
Многоканальный мониторинг (серия 5SV82): линейка включает специализированные 4-канальные цифровые реле, позволяющие контролировать до четырех независимых фидеров или зон распределения одновременно одним прибором.
Прецизионные трансформаторы тока (серия 5SV87): широкий выбор суммирующих измерительных трансформаторов дифференциального тока типа B с диаметром внутреннего окна от 20 мм до 210 мм, в том числе модификации с защитным металлическим экранированием (shielding).
Монтажные принадлежности (серия 5SV89): раздел содержит специализированные держатели, суппорты для фиксации трансформаторов на стандартную DIN-рейку, а также центрирующие втулки сердечников для идеальной центровки проходящих кабелей.

Преимущества использования

Предупредительная сигнализация: система позволяет настроить выдачу сигнала тревоги (Alarm) на ранней стадии повреждения изоляции, давая возможность персоналу устранить проблему до срабатывания силовых автоматов защиты.
Широкий диапазон установок: цифровые реле поддерживают гибкую регулировку тока утечки (уставки от 0,03А до 3А) и времени задержки срабатывания (до 10 секунд) для построения идеальной селективной защиты.
Работа в тяжелых промышленных условиях: измерительные контуры оптимизированы для работы в сетях с высокими частотами (до 2000 Гц), гармониками и постоянными пульсирующими токами утечки.
Интеграция в диспетчеризацию: встроенные перекидные сухие контакты реле обеспечивают легкую передачу сигналов аварии и пре-аварии на промышленные контроллеры (ПЛК) или в общую SCADA-систему предприятия.

Область применения

Промышленные предприятия непрерывного цикла: мониторинг линий питания конвейеров, химических реакторов и печей, где внезапное отключение тока приводит к огромным финансовым потерям.
Центры обработки данных (ЦОД) и серверные: непрерывный контроль токов утечки в цепях питания ИБП и стоек без риска ложных отключений деликатного оборудования.
Возобновляемая энергетика и приводы: защита цепей, содержащих мощные частотные преобразователи, инверторы, выпрямители и фотоэлектрические станции.
Инфраструктурные объекты: контроль состояния изоляции погружных насосов, систем вентиляции туннелей и магистральных шинопроводов больших сечений.
