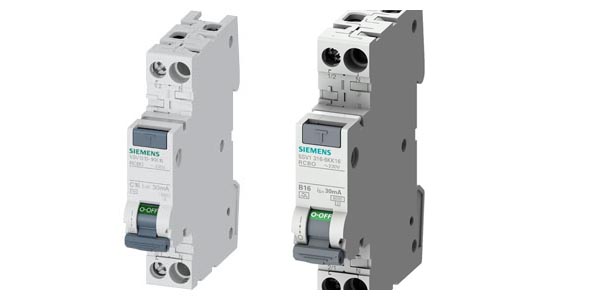

Компактные дифференциальные автоматы Siemens 5SV1

Обзор

Ультракомпактные автоматические выключатели дифференциального тока (АВДТ) Siemens серии 5SV1 (5SV13/5SV16) исполнения 1+N/1P+N в габаритах всего одного стандартного модуля (шириной 18 мм). Устройства обеспечивают полноценную трехкомпонентную защиту электрических цепей от коротких замыканий, тепловых перегрузок и токов утечки на землю, позволяя радикально уменьшить габариты распределительных щитов без компромиссов в вопросах безопасности.

Особенности конструкции и модификации

Ультракомпактный формат 1MW: полноценный двухполюсный дифавтомат с защитой фазного проводника и коммутацией нейтрали занимает ровно одно модульное место на DIN-рейке.
Варианты отключающей способности: в ассортименте представлены серии с коммутационной стойкостью к КЗ 4.5 кА (модели 5SV13) и 6 кА (модели 5SV16) для гибкого проектирования сетей.
Расширенная классификация типов утечки: помимо стандартных типов AC (переменный ток утечки) и A (пульсирующий постоянный ток), линейка включает специализированные исполнения типа F (повышенная помехоустойчивость к смешанным частотам от инверторов) и типа A(G) с кратковременной задержкой срабатывания.
Широкий спектр номиналов: представлены модификации на номинальные токи от 2А до 16А с время-токовыми характеристиками расцепления B и C и уставками по току утечки 30 мА и 300 мА.

Преимущества использования

Экономия до 50% пространства щита: идеальное решение для модернизации готовых электроустановок и проектирования современных плотных распределительных шкафов, где каждый сантиметр на счету.
Инновационная комбинация: возможность прямого механического и электрического соединения с уникальными блоками обнаружения дугового разряда (AFDD) серии 5SV6 для комплексной защиты от пожаров.
Удобное подключение питания: продуманные клеммные зоны поддерживают одновременный монтаж как гибких проводников, так и компактных штыревых соединительных шин-гребенок 5ST3.
Индикация и диагностика: эргономичный рычаг управления и четкая визуальная цветовая маркировка позволяют мгновенно определить текущий статус работы и состояние силовых контактов устройства.

Область применения

Многоквартирные жилые дома и новостройки: сборка малогабаритных внутриквартирных щитков с большим количеством независимых розеточных и осветительных групп.
Гостиничные и офисные комплексы: организация индивидуальной селективной защиты электрооборудования в каждом номере или рабочем кабинете при дефиците места в этажных шкафах.
Шкафы автоматики и управления (OEM): интеграция в компактные пульты управления вентиляцией, кондиционированием (HVAC), насосными станциями и серверным оборудованием.
Реконструкция старых систем электроснабжения: увеличение числа защищаемых линий в существующих распределительных щитах без физической замены самого корпуса шкафа.
