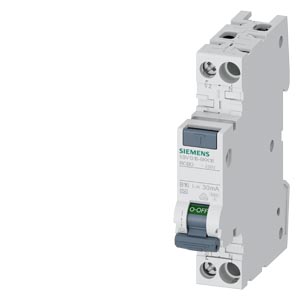

Siemens 5SV1316-6KK16 модульная аппаратура

Name: Siemens 5SV1316-6KK16 модульная аппаратура
Brand: Siemens
Price: 15213 RUB
Availability: InStock

Дифф.автомат компактный 1P+N 6 kA тип A 30 mA B16

Купить 5SV13166KK16 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 15213 руб.

Технические характеристики 5SV13166KK16

ВДТ, компактный, 1P+N, 6 кА, тип A 30 мА B16

версия

торговая марка изделия

SENTRON

наименование изделия

Авт. выключатель/модульный авт. выключатель для защиты линий

исполнение изделия

без задержки времени

Общие технические данные

число полюсов

число полюсов с устройством защиты

исполнение полюсов

1P+N

класс характеристики срабатывания

механический ресурс (циклов) типичный

10 000

категория перенапряжения

степень загрязнения

напряжение

тип напряжения рабочего напряжения

Переменный ток

напряжение развязки (Ui) расчетное значение

253 V

выдерживаемое импульсное напряжение расчетное значение

4 000 V

выдерживаемый импульсный ток при (8/20) мкс

1 kA

дифференциальный ток срабатывания расчетное значение

30 mA

● рабочий ток

— при 30 °C расчетное значение

16 A

— при 40 °C расчетное значение

15,2 A

— при 45 °C расчетное значение

14,88 A

— при 50 °C расчетное значение

14,4 A

— при 55 °C расчетное значение

14,08 A

— при 60 °C расчетное значение

13,6 A

— при 65 °C расчетное значение

13,28 A

— при 70 °C расчетное значение

12,8 A

● рабочий ток при переменном токе расчетное значение

16 A

тип дифференциального тока

напряжение питания

● при переменном токе расчетное значение

230 В

● для контрольного устройства мин.

195 V

рабочая частота

50/60 Гц

частота напряжения питания расчетное значение

50 Hz

класс защиты

степень защиты IP

IP20, при установке в распределительном шкафу, с подключенными проводами

Коммутационная способность

коммутационная способность по току

● согласно EN 60898 расчетное значение

6 kA

● согласно МЭК 60947-2 расчетное значение

15 kA

ном. отключающая способность при коротком замыкании (Icn) согласно EN 61009-1 расчетное значение

6 kA

расчетная отключающая способность по дифференциальному току (IΔm) согласно МЭК 61009-1

4,5 kA

класс ограничения энергии

рассеивание

мощность потерь [Вт]

● макс.

3,7 W

Подробнее

комплектация изделия защита от прикосновения

Да

компонент изделия с переключаемым нейтральным проводом

Да

характеристика изделия безгалогенный

Да

характеристика изделия бессиликоновый

Да

связи

поперечное сечение подключаемого провода однопроводной

● мин.

0,75 mm²

● макс.

16 mm²

поперечное сечение подключаемого провода многопроводной

● мин.

0,75 mm²

● макс.

16 mm²

поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля

● мин.

0,75 mm²

● макс.

10 mm²

момент затяжки при винтовом зажиме

● мин.

1,2 N·m

● макс.

2 N·m

положение сетевого провода

выборочно вверху или внизу

Механическая конструкция

высота

90 mm

ширина

18 mm

глубина

77 mm

монтажная глубина

70 mm

число монтажных единиц в ширину

монтажное положение

любой

Масса нетто ME

129 g

масса с упаковкой

133 g

условия окружающей среды

влияние окружающей температуры

влажность: макс. 95%

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

45 °C

окружающая температура при хранении

● мин.

-40 °C

● макс.

75 °C

число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.32 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.0287 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

16.6 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.0016 kg

● потенциал парникового эффекта [CO2 eq] / всего

17.9503 kg

Environment		General Product Approval
Environmental Confirmations	Environmental Confirmations
General Product Approval	other
	Miscellaneous

Дополнительная информация

последнее изменение:

22.07.2025

Дата
11.04.2026
