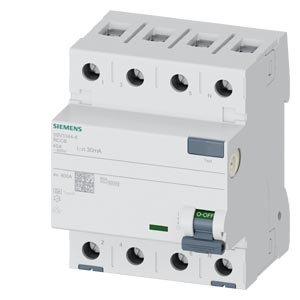

Дифференциальные автоматические выключатели Siemens 5SV3344-6GV02
Дифференциальный автомат Siemens 5SV33446GV02
УЗО 5SV3 344-6 NL В БОЛЬШОЙ УПАКОВКЕ 18 ШТ. ТИП A 40A 3+N-полюсной 30MA 400V 4MW N-LEFT
УЗО Siemens серии 5SV334 из модельного ряда устройств автоматов Сиеменс 5SV:
- номинальный ток 25...80 А
- номинальный дифференциальный ток 30 мА
- исполнение по типу токов утечки: тип A, тип F
- исполнение по полюсам: 3+N
Области применения устройств защитного отключения Siemens 5SV3344-6GV02
УЗО с номинальными токами утечки 30 mA применяются для защиты человека, материалов и пожарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств.
Технические характеристики 5SV33446GV02
| | RCCB 5SV3 344-6 NL IN BIGPACK 18 PCS TYPE A 40A 3+N-POLE 30MA 400V 4MW N-LEFT | ||||||||
| версия | |||||||||
| Фирменное название продукта | SENTRON | ||||||||
| Наименование продукта | Автоматический выключатель защиты от токов повреждения | ||||||||
| Исполнение продукта | без задержки времени | ||||||||
| Общие технические данные | |||||||||
| Число полюсов | 4 | ||||||||
| Монтажный размер для встраиваемых приборов / согласно DIN 43880 | 1 | ||||||||
| Защита от прикосновения во избежание электрического удара | защищено от доступа пальцами и тыльной стороной руки | ||||||||
| Устойчивость к току короткого замыкания | kA | 10 | |||||||
| Силовой выключатель / основной тип | 5SV3 | ||||||||
| Механический срок службы (коммутационные циклы) / типовое | 10 000 | ||||||||
| Категория перенапряжения | III | ||||||||
| напряжение питания | |||||||||
| Напряжение питания | |||||||||
| при переменном токе / расчетное значение | V | 400 | |||||||
| для испытательных устройств / минимально | V | 195 | |||||||
| Частота напряжения питания | |||||||||
| расчетное значение | 50Hz | ||||||||
| класс защиты | |||||||||
| Степень защиты IP | IP20, при установке в распределительном шкафу, с подключенными проводами | ||||||||
| Коммутационная способность | |||||||||
| коммутационная способность по току | |||||||||
| согласно EN 60898 / расчетное значение | kA | 0,8 | |||||||
| рассеивание | |||||||||
| Мощность потерь [Вт] | |||||||||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | W | 3,9 | |||||||
| максимальное | W | 8 | |||||||
| электричество | |||||||||
| Аварийный ток расцепления / расчетное значение | mA | 30 | |||||||
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | A | 40 | |||||||
| Тип аварийного тока | A | ||||||||
| Ток / при переменном токе / расчетное значение | A | 40 | |||||||
| Температура/разность между температурами включения и выключения | A·s | 25 410 | |||||||
| Прочность по отношению к импульсному току / расчетное значение | kA | 1 | |||||||
| Рабочая частота | 50/60Hz | ||||||||
| Подробнее | |||||||||
| Характеристики продукта | |||||||||
| без галогена | да | ||||||||
| без силикона | да | ||||||||
| Расширение продукта / встраиваемые / дополнительные устройства | да | ||||||||
| число | |||||||||
| Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 28 | ||||||||
| связи | |||||||||
| Поперечное сечение подключаемого провода / многопроводный | |||||||||
| минимально | mm | 0,75 | |||||||
| максимальное | mm | 35 | |||||||
| Поперечное сечение подключаемого провода / однопроводный | |||||||||
| минимально | mm | 0,75 | |||||||
| максимальное | mm | 35 | |||||||
| Крутящий момент затяжки / при винтовом соединении | |||||||||
| минимально | N·m | 2,5 | |||||||
| максимальное | N·m | 3 | |||||||
| Положение / сетевого кабеля | вверху или внизу | ||||||||
| Механическая конструкция | |||||||||
| Высота | mm | 90 | |||||||
| Ширина | mm | 72 | |||||||
| Глубина | mm | 70 | |||||||
| Монтажное положение | любой | ||||||||
| Монтажная глубина | mm | 70 | |||||||
| Число модулей в ширину | 4 | ||||||||
| Вид крепления | DIN-рейка (REG) | ||||||||
| вес-нетто | g | 350 | |||||||
| условия окружающей среды | |||||||||
| Температура окружающей среды | |||||||||
| минимально | °C | -25 | |||||||
| максимальное | °C | 45 | |||||||
| во время хранения / минимально допустимое | °C | -40 | |||||||
| во время хранения / максимально допустимое | °C | ||||||||
| Сертификаты | |||||||||
| Условное обозначение | |||||||||
| согласно DIN EN 61346-2 | F | ||||||||
| согласно DIN EN 81346-2 | F | ||||||||
| |||||||||
| Дополнительная информация | |||||||||
| | |||||||||
| | |||||||||
| | |||||||||
| последнее изменение: | 02.06.2016 | ||||||||
