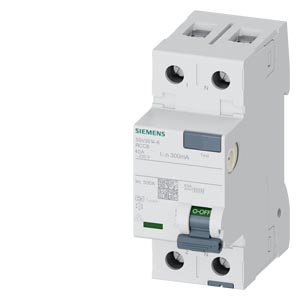

Дифференциальные автоматические выключатели Siemens 5SV3614-6

Дифференциальный автомат Siemens 5SV36146

УЗО ТИП A 40A 1+N-полюсной. класс характеристки срабатывания 300MA 230V 2МОД

УЗО Siemens серии 5SV361 из модельного ряда устройств автоматов Сиеменс 5SV:

• номинальный ток 25...80 А
• номинальный дифференциальный ток 300 мА
• исполнение по типу токов утечки: тип A, тип F
• исполнение по полюсам: 1+N

Области применения устройств защитного отключения Siemens 5SV3614-6

УЗО с номинальными токами утечки максимум 300 mA используются для превентивной защиты от возгорания в случае неисправной проводки.

Технические характеристики 5SV36146

			RES.CUR.OP.CIRCUIT BREAKER TYPE A 40A 1+N-POLE 300MA 230V 2MW
версия
Фирменное название продукта			SENTRON
Наименование продукта			Автоматический выключатель защиты от токов повреждения
Исполнение продукта			без задержки времени
Атмосферостойкость
Тип исполнения
Расчетная коммутационная способность Icn
Вариант продукта
Общие технические данные
Число полюсов			2
Число полюсов / 1
Число полюсов / 2
Число полюсов / примечание
Число полюсов / с предохранителями
Положение / подачи питания / на коробке шинопровода
Уровень звуковой мощности по шкале А / максимальное
Отдаваемая механическая мощность / для трёхфазного двигателя
при 230 В / при стандартной схеме / при 40 °C / расчетное значение
при 230 В / при схеме соединения треугольником / при 40 °C / расчетное значение
при 400 В / при стандартной схеме / при 40 °C / расчетное значение
при 400 В / при схеме соединения треугольником / при 40 °C / расчетное значение
отдаваемая активная мощность / максимальное
Монтажный размер для встраиваемых приборов / согласно DIN 43880			1
Защита от прикосновения во избежание электрического удара			защищено от доступа пальцами и тыльной стороной руки
Устойчивость к току короткого замыкания		kA	10
Силовой выключатель / основной тип			5SV3
Механический срок службы (коммутационные циклы) / типовое			10 000
Категория перенапряжения			III
напряжение питания
Напряжение питания
Напряжение питания / расчетное значение / максимальное
Напряжение питания / исходное значение
Напряжение питания / конечное значение
Напряжение питания
при переменном токе
при переменном токе / минимально
при переменном токе / максимальное
при переменном токе / расчетное значение		V	230
при постоянном токе
при постоянном токе / типовое
типовое
при 50 Гц
минимально
максимальное
номинальное значение
максимально допустимое
для ипытательных устройств / минимально		V	100
Частота напряжения питания
минимально
максимальное
расчетное значение			50Hz
расчетное значение / минимально
расчетное значение / максимальное
Коэффициент защиты от напряжения (VPR) / согласно UL 1449
Вид напряжения
напряжения питания
для питания индикатора неисправности
Категория измерения / для питающего напряжения
класс защиты
Степень защиты IP			IP20, при установке в распределительном шкафу, с подключенными проводами
Степень защиты IP / с лицевой стороны
Коммутационная способность
коммутационная способность по току
согласно EN 60898 / расчетное значение		kA	0,5
согласно IEC 60947-2 / расчетное значение
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		W	1,6
максимальное		W	3,2
Мощность потерь [ВА] / максимальное
электричество
Аварийный ток расцепления / расчетное значение		mA	300
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		A	40
Тип аварийного тока			A
Ток / при переменном токе / расчетное значение		A	40
Значение пропуска I**2t, макс. / 400 В
Температура/разность между температурами включения и выключения		A·s	15 620
Прочность по отношению к импульсному току / расчетное значение		kA	1
Рабочая частота			50/60Hz
Рабочая частота
1 / расчетное значение
2 / расчетное значение
исходное значение
конечное значение
расчетное значение
расчетное значение / минимально
расчетное значение / максимальное
минимально
максимальное
появление
Подробнее
Характеристики продукта
без галогена			да
без силикона			да
Расширение продукта / встраиваемые / дополнительные устройства			да
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30			28
связи
Поперечное сечение подключаемого провода / многопроводный
минимально		mm	0,75
максимальное		mm	35
Поперечное сечение подключаемого провода / однопроводный
минимально		mm	0,75
максимальное		mm	35
Крутящий момент затяжки / при винтовом соединении
минимально		N·m	2,5
максимальное		N·m	3
Положение / сетевого кабеля			вверху или внизу
Механическая конструкция
Высота		mm	90
Ширина		mm	36
Ширина
примечание
протягиваемой электрической шины / при 1 электрической шине / максимальное
протягиваемой электрической шины / при 2 электрической шине / максимальное
Глубина		mm	70
Монтажное положение			любой
Монтажная глубина		mm	70
Число модулей в ширину			2
Вид крепления			DIN-рейка (REG)
вес-нетто		g	194
условия окружающей среды
Тип конструкции, объяснения
Температура окружающей среды
минимально		°C	-25
максимальное		°C	45
во время хранения / минимально допустимое		°C	-40
во время хранения / максимально допустимое		°C	75
Сертификаты
Сертификат соответствия / в качестве подтверждения соответствия ЕС
Условное обозначение
согласно DIN EN 61346-2			F
согласно DIN EN 81346-2			F
Дополнительная информация
последнее изменение:		08.07.2016
