Дифференциальные автоматические выключатели 5SV3646-3

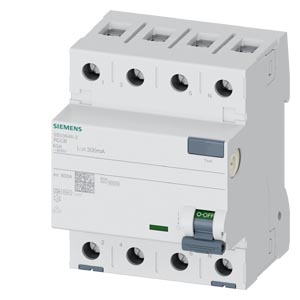

Дифференциальный автомат Siemens 5SV36463
УЗО ТИП F 63A 3+N-полюсной 300MA 400V 4MW
УЗО Siemens серии 5SV364 из модельного ряда устройств автоматов Сиеменс 5SV:
- номинальный ток 25...80 А
- номинальный дифференциальный ток 300 мА
- исполнение по типу токов утечки: тип A, тип F
- исполнение по полюсам: 3+N
Области применения устройств защитного отключения Siemens 5SV3646-3
УЗО с номинальными токами утечки максимум 300 mA используются для превентивной защиты от возгорания в случае неисправной проводки.
Технические характеристики 5SV36463
| | RES.CUR.OP.CIRCUIT BREAKER TYPE F 63A 3+N-POLE 300MA 400V 4MW | ||||||||
| версия | |||||||||
| Фирменное название продукта | SENTRON | ||||||||
| Наименование продукта | Автоматический выключатель защиты от токов повреждения | ||||||||
| Исполнение продукта | с кратковременной задержкой времени | ||||||||
| Атмосферостойкость | |||||||||
| Тип исполнения | |||||||||
| Расчетная коммутационная способность Icn | |||||||||
| Вариант продукта | |||||||||
| Общие технические данные | |||||||||
| Число полюсов | 4 | ||||||||
| Число полюсов / 1 | |||||||||
| Число полюсов / 2 | |||||||||
| Число полюсов / примечание | |||||||||
| Число полюсов / с предохранителями | |||||||||
| Положение / подачи питания / на коробке шинопровода | |||||||||
| Уровень звуковой мощности по шкале А / максимальное | |||||||||
| Отдаваемая механическая мощность / для трёхфазного двигателя | |||||||||
| при 230 В / при стандартной схеме / при 40 °C / расчетное значение | |||||||||
| при 230 В / при схеме соединения треугольником / при 40 °C / расчетное значение | |||||||||
| при 400 В / при стандартной схеме / при 40 °C / расчетное значение | |||||||||
| при 400 В / при схеме соединения треугольником / при 40 °C / расчетное значение | |||||||||
| отдаваемая активная мощность / максимальное | |||||||||
| Монтажный размер для встраиваемых приборов / согласно DIN 43880 | 1 | ||||||||
| Защита от прикосновения во избежание электрического удара | защищено от доступа пальцами и тыльной стороной руки | ||||||||
| Устойчивость к току короткого замыкания | kA | 10 | |||||||
| Силовой выключатель / основной тип | 5SV3 | ||||||||
| Механический срок службы (коммутационные циклы) / типовое | 10 000 | ||||||||
| Категория перенапряжения | III | ||||||||
| напряжение питания | |||||||||
| Напряжение питания | |||||||||
| Напряжение пиания / расчетное значение / максимальное | |||||||||
| Напряжение питания / исходное значение | |||||||||
| Напряжение питания / конечное значение | |||||||||
| Напряжение питания | |||||||||
| при переменном токе | |||||||||
| при переменном токе / минимально | |||||||||
| при переменном токе / максимальное | |||||||||
| при переменном токе / расчетное значение | V | 400 | |||||||
| при постоянном токе | |||||||||
| при постоянном токе / типовое | |||||||||
| типовое | |||||||||
| при 50 Гц | |||||||||
| минимально | |||||||||
| максимальное | |||||||||
| номинальное значение | |||||||||
| максимально допустимое | |||||||||
| для испытательных устройств / минимально | V | 100 | |||||||
| Частота напряжения питания | |||||||||
| минимально | |||||||||
| максимальное | |||||||||
| расчетное значение | 50Hz | ||||||||
| расчетное значение / минимально | |||||||||
| расчетное значение / максимальное | |||||||||
| Коэффициент защиты от напряжения (VPR) / согласно UL 1449 | |||||||||
| Вид напряжения | |||||||||
| напряжения питания | |||||||||
| для питания индикатора неисправности | |||||||||
| Категория измерения / для питающего напряжения | |||||||||
| класс защиты | |||||||||
| Степень защиты IP | IP20, при установке в распределительном шкафу, с подключенными проводами | ||||||||
| Степень защиты IP / с лицевой стороны | |||||||||
| Коммутационная способность | |||||||||
| коммутационная способность по току | |||||||||
| согласно EN 60898 / расчетное значение | kA | 0,8 | |||||||
| согласно IEC 60947-2 / расчетное значение | |||||||||
| рассеивание | |||||||||
| Мощность потерь [Вт] | |||||||||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | W | 3,9 | |||||||
| максимальное | W | 11,7 | |||||||
| Мощность потерь [ВА] / максимальное | |||||||||
| электричество | |||||||||
| Аварийный ток расцепления / расчетное значение | mA | 300 | |||||||
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | A | 63 | |||||||
| Тип аварийного тока | F | ||||||||
| Ток / при переменном токе / расчетное значение | A | 63 | |||||||
| Значение пропуска I**2t, макс. / 400 В | |||||||||
| Температура/разность между температурами включения и выключения | A·s | 44 880 | |||||||
| Прочность по отношению к импульсному току / расчетное значение | kA | 3 | |||||||
| Рабочая частота | 50/60Hz | ||||||||
| Рабочая частота | |||||||||
| 1 / расчетное значение | |||||||||
| 2 / расчетное значение | |||||||||
| исходное значение | |||||||||
| конечное значение | |||||||||
| расчетное значение | |||||||||
| расчетное значение / минимально | |||||||||
| расчетное значение / максимальное | |||||||||
| минимально | |||||||||
| максимальное | |||||||||
| появление | |||||||||
| Подробнее | |||||||||
| Характеристики продукта | |||||||||
| без галогена | да | ||||||||
| без силикона | да | ||||||||
| Расширение продукта / встраиваемые / дополнительные устройства | да | ||||||||
| число | |||||||||
| Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 28 | ||||||||
| связи | |||||||||
| Поперечное сечение подключаемого провода / многопроводный | |||||||||
| минимально | mm | 0,75 | |||||||
| максимальное | mm | 35 | |||||||
| Поперечное сечение подключаемого провода / однопроводный | |||||||||
| минимально | mm | 0,75 | |||||||
| максимальное | mm | 35 | |||||||
| Крутящий момент затяжки / при винтовом соединении | |||||||||
| минимально | N·m | 2,5 | |||||||
| максимальное | N·m | 3 | |||||||
| Положение / сетевого кабеля | вверху или внизу | ||||||||
| Механическая конструкция | |||||||||
| Высота | mm | 90 | |||||||
| Ширина | mm | 72 | |||||||
| Ширина | |||||||||
| примечание | |||||||||
| протягиваемой электрической шины / при 1 электрической шине / максимальное | |||||||||
| протягиваемой электрической шины / при 2 электрической шине / максимальное | |||||||||
| Глубина | mm | 70 | |||||||
| Монтажное положение | любой | ||||||||
| Монтажная глубина | mm | 70 | |||||||
| Число модулей в ширину | 4 | ||||||||
| Вид крепления | DIN-рейка (REG) | ||||||||
| вес-нетто | g | 350 | |||||||
| условия окружающей среды | |||||||||
| Тип конструкции, объяснения | |||||||||
| Температура окружающей среды | |||||||||
| минимально | °C | -25 | |||||||
| максимальное | °C | 45 | |||||||
| во время хранения / минимально допустимое | °C | -40 | |||||||
| во время хранения / максимально допустимое | °C | 75 | |||||||
| Сертификаты | |||||||||
| Сертификат соответствия / в качестве подтверждения соответствия ЕС | |||||||||
| Условное обозначение | |||||||||
| согласно DIN EN 61346-2 | F | ||||||||
| согласно DIN EN 81346-2 | F | ||||||||
| |||||||||
| Дополнительная информация | |||||||||
| | |||||||||
| | |||||||||
| | |||||||||
| последнее изменение: | 07.07.2016 | ||||||||
