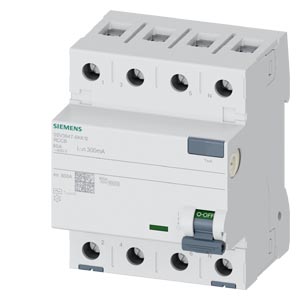

Siemens 5SV3647-6KK12 модульная аппаратура

Name: Siemens 5SV3647-6KK12 модульная аппаратура
Brand: Siemens
Price: 22246 RUB
Availability: InStock

УЗО ТИП A 80A 3+N-ПОЛ 300MA 400V 4MW SIGRES

Купить 5SV36476KK12 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 22246 руб.

Технические характеристики 5SV36476KK12

УДТ, 4-пол., тип A, In: 80 А, 300 мА, Un AC: 400 В, SIGRES (неблагоприятные окружающие условия)

версия

торговая марка изделия

SENTRON

наименование изделия

Автоматический выключатель защиты от токов повреждения

исполнение изделия

без задержки времени

наименование типа изделия

5SV3

вариант изделия

SIGRES (для тяжелых условий окружающей среды)

Общие технические данные

число полюсов

типоразмер встраиваемых устройств согласно DIN 43880

механический ресурс (циклов) типичный

10 000

ток короткого замыкания входного предохранителя макс. допустимо

100 A

устойчивость к току короткого замыкания

10 kA

функция коммутации с кратковременной задержкой срабатывания

Нет

степень загрязнения

напряжение развязки (Ui) расчетное значение

2 000 V

дифференциальный ток срабатывания расчетное значение

300 mA

ном. ток предохранителя допустимый

7 100 A

значение I2t допустимый

110 000 A²·s

напряжение питания

напряжение питания для контрольного устройства мин.

100 V

диапазон значений частоты напряжения питания

50 Гц

диапазон значений рабочей частоты

50 Гц

диапазон значений напряжения питания при переменном токе

230/400 В

класс защиты

степень защиты IP

IP20, при установке в распределительном шкафу, с подключенными проводами

Коммутационная способность

коммутационная способность по току

● согласно МЭК 61008-1 расчетное значение

0,8 kA

расстояние от решетки

60 mm

рассеивание

мощность потерь [Вт]

● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

4,2 W

● макс.

12,6 W

появление

цветовой код RAL

7 035

номер цвета RAL (аналогичный)

7 035

Подробнее

характеристика изделия бессиликоновый

Да

дополнение изделия встраиваемый дополнительные устройства

Да

связи

поперечное сечение подключаемого провода однопроводной

● мин.

0,75 mm²

● макс.

35 mm²

поперечное сечение подключаемого провода многопроводной

● мин.

0,75 mm²

● макс.

35 mm²

момент затяжки при винтовом зажиме

● мин.

2,5 N·m

● макс.

3 N·m

положение сетевого провода

вверху или внизу (вверху для функции SIGRES даже в выключенном состоянии)

Механическая конструкция

высота

90 mm

ширина

72 mm

глубина

70 mm

монтажная глубина

70 mm

число монтажных единиц в ширину

вид креплений

монтажная шина

монтажное положение

любой

Масса нетто ME

336 g

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

45 °C

окружающая температура при хранении мин.

-40 °C

число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30
