Дифференциальные автоматические выключатели 5SV4312-0KL

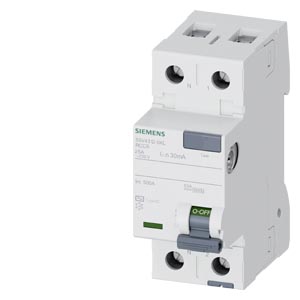

Дифференциальный автомат Siemens 5SV43120KL
УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ ТИП AC 25/2 30MA 2МОД. N-СЛЕВА
УЗО Siemens серии 5SV431 из модельного ряда устройств автоматов Сиеменс 5SV:
- номинальный ток 16 ... 80 А
- номинальный дифференциальный ток 30 мА
- исполнение по типу токов утечки: тип AC
- исполнение по полюсам: 1+N
Области применения устройств защитного отключения Siemens 5SV4312-0KL
УЗО с номинальными токами утечки 30 mA применяются для защиты человека, материалов и пожарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств
Технические характеристики 5SV43120KL
| | RCCB, 2-pole, type AC, In: 25 A, 30 mA, Un AC: 230 V, N left | |
| версия | ||
| Фирменное название продукта | SENTRON | |
| Наименование продукта | Автоматический выключатель защиты от токов повреждения | |
| Исполнение продукта | без задержки времени | |
| Вариант продукта | N слева | |
| Общие технические данные | ||
| Число полюсов | 2 | |
| Монтажный размер для встраиваемых приборов / согласно DIN 43880 | 1 | |
| Защита от прикосновения во избежание электрического удара | защищено от доступа пальцами и тыльной стороной руки | |
| Устойчивость к току короткого замыкания | 10 kA | |
| Силовой выключатель / основной тип | 5SV4 | |
| Механический срок службы (коммутационные циклы) / типовое | 10 000 | |
| Функция переключения / с кратковременной задержкой | нет | |
| Категория перенапряжения | III | |
| напряжение питания | ||
| Напряжение питания | ||
| при переменном токе / расчетное значение | 230 V | |
| для испытательных устройств / минимально | 195 V | |
| класс защиты | ||
| Степень защиты IP | IP20, при установке в распределительном шкафу, с подключенными проводами | |
| Коммутационная способность | ||
| коммутационная способность по току / согласно IEC 61008-1 / расчетное значение | 0,5 kA | |
| рассеивание | ||
| Мощность потерь [Вт] | ||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | 1 W | |
| максимальное | 2 W | |
| электричество | ||
| Аварийный ток расцепления / расчетное значение | 30 mA | |
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | 25 A | |
| Тип аварийного тока | AC | |
| Ток / при переменном токе / расчетное значение | 25 A | |
| Температура/разность между температурами включения и выключения | 15 620 A·s | |
| Подробнее | ||
| Характеристики продукта / без силикона | да | |
| Расширение продукта / встраиваемые / дополнительные устройства | да | |
| число | ||
| Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 28 | |
| связи | ||
| Поперечное сечение подключаемого провода / многопроводный | ||
| минимально | 0,75 mm | |
| максимальное | 35 mm/td> | |
| Поперечное сечение подключаемого провода / однопроводный | ||
| минимально | 0,75 mm | |
| максимальное | 35 mm | |
| Крутящий момент затяжки / при винтовом соединении | ||
| минимально | 2,5 N·m | |
| максимальное | 3 N·m | |
| Положение / сетевого кабеля | вверху или внизу | |
| Механическая конструкция | ||
| Высота | 90 mm | |
| Ширина | 36 mm | |
| Глубина | 70 mm | |
| Монтажное положение | любой | |
| Монтажная глубина | 70 mm | |
| Число модулей в ширину | 2 | |
| Вид крепления | DIN-рейка (REG) | |
| условия окружающей среды | ||
| Температура окружающей среды | ||
| минимально | -25 °C | |
| максимальное | 45 °C | |
| во время хранения / минимально допустимое | -40 °C | |
| во время хранения / максимально допустимое | 75 °C | |
| Сертификаты | ||
| Условное обозначение | ||
| согласно DIN EN 61346-2 | F | |
| согласно DIN EN 81346-2 | F | |
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| | ||
| | ||
