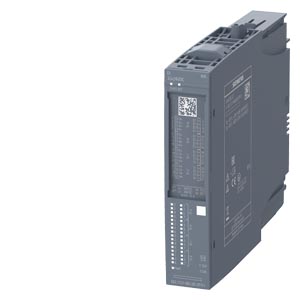

Siemens 6DL1131-6BL00-0PH1 распределенная периферия

Name: Siemens 6DL1131-6BL00-0PH1 распределенная периферия
Brand: Siemens
Price: 67385 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль дискретных входов, DI 32X24VDC HA, для установки на клеммные блоки H1, P0, цветовой код CC00, поканальная диагностика

Купить 6DL11316BL000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 67385 руб.

Технические характеристики 6DL11316BL000PH1

SIMATIC ET 200SP HA, digital input module, DI 32X24VDC HA, suitable for terminal block, H1, P0, color code CC00, channel diagnostics

Общая информация

Обозначение типа продукта

DI 32x24 В пост. тока HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, P0, N0, H0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Резервирование

● Возможность резервирования

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

11,5 mA

Макс. потребление тока

15 mA

Питание датчика

Число выходов

32; При использовании клеммного блока с питанием датчика (тип P0)

Выходное напряжение, мин.

19,2 V

Защита от короткого замыкания

Да; При использовании TB-типа P0

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,6 W; макс. 2,8 Вт (все входы "1")

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

4 byte; + 4 байт на информацию QI

Конфигурация аппаратного обеспечения

Автоматическое кодирование

● механический кодирующий элемент

Да

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

Да; с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 2

Нет

Входная характеристика по IEC 61131, тип 3

Да

Увеличение длительности импульсов

Нет

Анализ флангов

Да; нарастающий фронт, спадающий фронт, изменение фронта

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Нет

— с "0" на "1", мин.

3,2 ms

— с "0" на "1", макс.

5,3 ms

— с "1" на "0", мин.

2,9 ms

— с "1" на "0", макс.

4,5 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да; поканально

● Аварийный сигнал процесса

Да; поканально

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; по модулям

— параметрируемое

Да

● Обрыв провода

Да; Поканально, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 15 кОм до 18 кОм

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

150 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		China RoHS
General Product Approval		For use in hazardous locations
			Declaration of Conformity
For use in hazardous locations			Maritime application
		Miscellaneous
Maritime application				Environment
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
