Модульные станции систем распределенного ввода-вывода Siemens ET 200SP HA

Обзор

Специализированная серия оборудования распределенной периферии SIMATIC ET 200SP HA (High Availability) разработана компанией Siemens для применения в непрерывных технологических процессах и крупных проектах автоматизации (преимущественно под управлением РСУ SIMATIC PCS 7 / PCS neo). В данный раздел каталога включены компоненты с префиксами артикулов 6DL11 и их обновленные модификации 6DL1131. Система ET 200SP HA отличается высокой плотностью каналов, поддержкой горячей замены модулей в режиме реального времени (Hot Swapping) и возможностью построения полностью резервированных аппаратных конфигураций, что гарантирует максимальную отказоустойчивость ответственных производственных объектов.

Особенности конструкции и модификации

Высокая плотность каналов ввода-вывода: Серия включает модули дискретных входов DI (до 32 или 16 каналов с диагностикой), дискретных выходов DQ, аналоговых входов AI (с поддержкой HART и термосопротивлений 8xTC/8XRTD) и аналоговых выходов AQ.
Отказоустойчивые модули безопасности (Fail-Safe): Модификации с ярко-желтой фронтальной маркировкой (F-DI 16x24VDC, F-DQ 10x24VDC) сертифицированы по высшим стандартам безопасности (SIL3 / IEC 61508) для работы в контурах аварийной защиты (ESD).

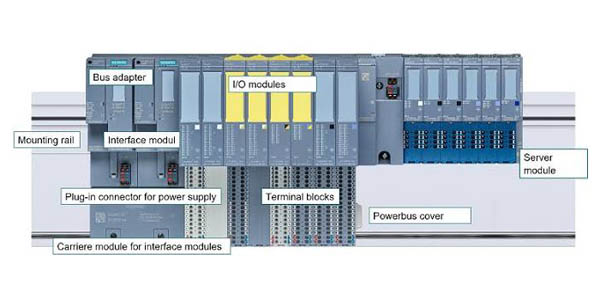

Резервируемая модульная архитектура: Специализированные модули-носители (Terminal Modules) поддерживают установку резервированных интерфейсных модулей IM 155-6 PN и резервированных пар электронных модулей ввода-вывода.
Развитая система шинных адаптеров и аксессуаров: Раздел содержит широкий выбор шинных адаптеров связи (BA 2XFC, BA 2XLC, BA 2xRJ45, гибридные медиаконвертеры LC/RJ45), профильные шины заземления (482 мм и 1500 мм), наборы цветовых кодовых меток (CC00, CC01, CC02) и специализированные клеммные блоки (типы H1, K0, N0, L0).

Преимущества использования

Непрерывная работа без простоев: Возможность замены неисправного электронного модуля или добавления новых каналов прямо под напряжением, без остановки центрального контроллера и сбоя технологического процесса.
Экономия пространства в шкафу автоматики: Благодаря компактной ширине модулей (всего 22.5 мм на модуль) и высокой плотности каналов, общие габариты шкафов управления сокращаются до 50% по сравнению с классическими системами периферии.
Прозрачная диагностика полевого уровня: Поддержка протокола HART на аналоговых модулях позволяет считывать расширенные диагностические данные (состояние клапанов, калибровку датчиков давления/температуры) напрямую через инженерную систему.
Упрощенный электромонтаж: Применение технологии Push-in на терминальных блоках существенно ускоряет подключение полевых кабелей без использования специального инструмента, а жесткая фиксация экранов кабелей на профильной шине обеспечивает высокую ЭМС-защищенность.

Область применения

Нефтегазовая и химическая промышленность: Системы управления технологическими установками, распределенные контуры регулирования на нефтеперерабатывающих заводах (НПЗ) и терминалах налива.
Энергетика и водоснабжение: Автоматизация крупных котельных агрегатов, турбин, газоочисток, а также центральных распределенных узлов водоканалов и очистных сооружений.
Цементное производство и горнорудная отрасль: Построение отказоустойчивых систем управления обжиговыми печами, дробильно-сортировочными комплексами и магистральными конвейерами.
Фармацевтическое и пищевое производство: Автоматизация биореакторов, линий ферментации и варочных порядков, где любая остановка процесса из-за отказа оборудования ведет к потере дорогостоящей партии сырья.
