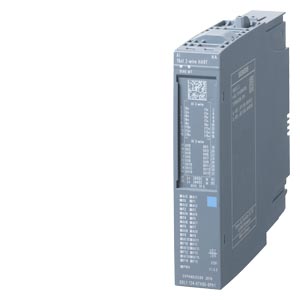

Siemens 6DL1134-6TH00-0PH1 распределенная периферия

Name: Siemens 6DL1134-6TH00-0PH1 распределенная периферия
Brand: Siemens
Price: 149486 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль аналоговых входов с поддержкой HART, AI 16XI 2-WIRE HART HA для установки на клеммные блоки H1, M1, цветовой код CC01, поканальная диагностика, 16бит, +/-0.1%

Купить 6DL11346TH000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 149486 руб.

Технические характеристики 6DL11346TH000PH1

SIMATIC ET 200SP HA, analog HART input module, AI 16XI 2-wire HART HA, suitable for terminal block H1, M1, color code CC01, channel diagnostics, 16-bit, +/-0.1%,

Общая информация

Обозначение типа продукта

AI 16 x I 2-проводн. HART HA

Версия микропрограммного обеспечения

V1.1

● Возможно обновление микропрограммного обеспечения

Да; Длительность обновления МПО может составлять более 5 мин.

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC01

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

80 mA; без питания датчиков

Макс. потребление тока

90 mA; без питания датчиков

Питание датчика

Питание датчика 24 В

● 24 В

Да

● Защита от короткого замыкания

Да; электронный (порог срабатывания от 0,7 до 1,5 A)

● Выходной ток на канал, макс.

0,5 A

● Выходной ток на модуль, макс.

2 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,5 W; без питания датчиков

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

34 byte; 32 байт входы и 2 байт для информации QI

● Адресное пространство на модуль с HART, макс.

74 byte; 32 байт входы и 2 байт для информации QI, 40 байт выходы для HART

● Адресное пространство на модуль с MultiHART, макс.

41 byte; 32 байт входы и 2 байт для информации QI, 6 байт входы для HART и 1 байт выход для команды MultiHART

Аналоговые вводы

Число аналоговых входов

Макс. допустимый входной ток для токового входа (предел разрушения)

30 mA

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да; 16 бит, включая знак

— Сопротивление на входе (от 0 до 20 мА)

250 Ω

● от 4 мА до 20 мA

Да; 16 бит, включая знак

— Входное сопротивление (от 4 мА до 20 мA)

250 Ω

Длина провода

● экранированные, макс.

800 m; При использовании неэкранированных кабелей длиной до 800 м следует учитывать возможность искажения результатов измерения под воздействием (внешних) электромагнитных помех

Формирование аналоговой величины для входов

Принцип измерения

суммирующий (сигма-дельта)

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit; 15 бит при 0 ... 10 мА и подавлении помех 60 Гц

● Настраиваемое время интегрирования

Да; поканально

Выравнивание результатов измерений

● параметрируемое

Да; нет, слабая, средняя, сильная, поканально

Датчики

Соединение сигнального датчика

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, мин.

60 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,1 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание

Да; поканально, короткое замыкание питания датчика на массу или входа для питания датчика

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C; Учитывать снижение номинальных значений

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C; Учитывать снижение номинальных значений

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

148 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		Declaration of Conformity
General Product Approval	For use in hazardous locations
		Declaration of Conformity
For use in hazardous locations		Maritime application
	Miscellaneous
Maritime application			Environment
NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
