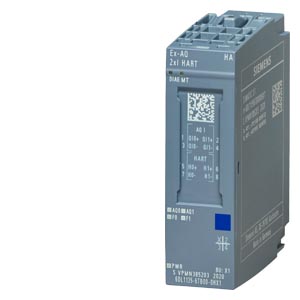

Siemens 6DL1135-6TB00-0HX1 распределенная периферия

Name: Siemens 6DL1135-6TB00-0HX1 распределенная периферия
Brand: Siemens
Price: 42618 RUB
Availability: InStock

SIMATIC ET 200SP HA, ET 200SP, analog ex-i HART output module, Ex-AQ 4xI HART HF, suitable for BaseUnit type X1, channel diagnostics, 16bit, +/-0.3%

Купить 6DL11356TB000HX1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 42618 руб.

Технические характеристики 6DL11356TB000HX1

SIMATIC ET 200SP HA, ET 200SP, analog Ex-i HART output module, Ex-AQ 2xI HART, suitable for BaseUnit type X1, channel diagnostics, 16-bit, +/-0.3%

Общая информация

Обозначение типа продукта

Ex-AQ 2xI HART

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BaseUnit типа X1

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.1

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.1

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.35

Режим работы

● MSO

Да

Резервирование

● Возможность резервирования

Нет

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Нет

Входной ток

Потребление тока (номинальное)

65 mA

Макс. потребление тока

70 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,2 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

4 byte; + 0/1 байт на информацию QI

● Адресное пространство на модуль с HART, макс.

24 byte; + 0/1 байт на информацию QI

● Адресное пространство на модуль с MultiHART, макс.

11 byte; + 0/1 байт на информацию QI

Конфигурация аппаратного обеспечения

Автоматическое кодирование

● механический кодирующий элемент

Да

Аналоговые выводы

Число аналоговых выходов

Мин. время цикла (все каналы)

3 ms

Диапазоны выходных параметров, ток

● от 0 до 20 мА

Да; 15 бит

● от 4 мА до 20 мA

Да; 16 бит, включая знак

Подключение исполнительных элементов

● для выхода тока двухпроводного соединения

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходном токе, мин.

50 Ω

● при выходных токах, макс.

500 Ω

● при выходных токах, индуктивная нагрузка, макс.

необходимо соблюдение параметров взрывозащиты

Длина провода

● экранированные, макс.

500 m; необходимо соблюдение параметров взрывозащиты

● неэкранированные, макс.

300 m; необходимо соблюдение параметров взрывозащиты

Формирование аналоговой величины для выходов

Время установления

● для омической нагрузки

1 ms; 500 Ом

Погрешности/точность

Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)

0,02 %

Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона выходных параметров) (+/-)

0,005 %/K

перекрестные модуляции между выходами, мин.

-70 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)

0,02 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона выходных параметров, (+/-)

0,5 %; 0 ... 60°C: 0,3%

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона выходных параметров, (+/-)

0,2 %

Протоколы

HART-протокол

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да; по модулям

● Обрыв провода

Да; начиная с выходного значения > 240 мкА

● Короткое замыкание

Да; < 20 Ом, начиная с выходного значения 1 мА

● Суммарная ошибка

Да

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Характеристики взрывозащиты

макс. значения для соединительных клемм газовой группы IIC

● Uo (напряжение холостого хода), макс.

22 V

● Io (ток короткого замыкания), макс.

91 mA

● Po (выходная мощность), макс.

501 mW

● Co (допустимая внешняя мощность), макс.

151 nF

● Lo (допустимая внешняя индуктивность), макс.

4,1 mH

● Ui (искробезопасный входной сигнал напряжения), макс.

10 V

● Um (напряжение на неискробезопасных соединительных клеммах), макс.

60 V

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да; Гальваническая развязка между каналами и входное напряжение PME

Изоляция

Изоляция, испытанная посредством

дополнительные сведения об изоляции приведены в системном справочнике "ET 200SP HA / ET 200SP Модули для устройств во взрывоопасных зонах"

изоляция цепей возбуждения относительно локальной земли согласно МЭК/EN 60079-11 проверена посредством

707 В пост. тока (типовое испытание)

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Размеры

Ширина

20 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

55 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596

Разрешения / Сертификаты

General Product Approval

For use in hazardous locations			Maritime application
	Miscellaneous
Maritime application
		NK / Nippon Kaiji Kyokai	CCS (China Classification Society)
Environment
