    Siemens 6DL1134-6AF00-0PH1 распределенная периферия

    Siemens 6DL1134-6AF00-0PH1 распределенная периферия

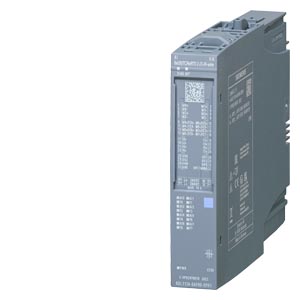

    SIMATIC ET 200SP HA, аналоговый модуль ввода, AI 8xU/I/TC/4xRTD 2-/3-/4-проводной HA, подходящий для клеммной колодки, H1, N0, H0 цветовой код CC00, диагностика канала

    Купить 6DL11346AF000PH1 в один клик mdi-cart-outline В корзину

    mdi-warehouse Привезем на склад за 12 дней

    mdi-cash-multiple 119579 руб.

    Технические характеристики 6DL11346AF000PH1

    		 SIMATIC ET 200SP HA, analog input module, AI 8xU/I/TC/4xRTD 2-/3-/4-wire HA suitable for terminal block, H1, N0, H0 color code CC00, channel diagnostics
    Общая информация
    Обозначение типа продукта AI 8xU/I/TC/4xRTD 2-/3-/4-проводн. HA
    Версия микропрограммного обеспечения V1.0
    ● Возможно обновление микропрограммного обеспечения Да
    Используемый клеммный блок тип H1, N0, H0 (детали приведены в справочнике по системе)
    Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V18
    ● STEP 7 проектируемая/интегрированная среда, версия не ниже V5.6
    ● PCS 7 проектируемая/интегрированная среда, версия не ниже V9.1 SP2
    ● PCS neo проектируемая/интегрированная среда, версия не ниже V4.0
    ● PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.42 2023.01
    Резервирование
    ● Возможность резервирования Нет
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Входной ток
    Потребление тока (номинальное) 220 mA
    Питание датчика
    Питание датчика 24 В
    ● 24 В Да
    ● Защита от короткого замыкания Да; при коротком замыкании допустима эксплуатация макс. 1 канала
    ● Выходной ток на канал, макс. 0,032 A; макс. 1 канал
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 1,95 W
    Адресная область
    Адресное пространство на модуль
    ● Макс. адресное пространство на модуль 32 byte; + 2 байта на информацию о качестве
    Аналоговые вводы
    Число аналоговых входов
    ● при измерении тока 8
    ● при измерении напряжения 8
    ● при измерении сопротивления/измерении резистивным термометром 4
    ● при измерении термочувствительным элементом 8
    Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 24 V
    Макс. допустимый входной ток для токового входа (предел разрушения) 40 mA
    Нормальный стабилизированный измерительный ток для датчика сопротивления 1,25 mA
    техническую единицу измерения температуры можно задать Да; °C/°F/K
    Входные диапазоны (номинальные значения), напряжения
    ● от 0 до +10 В Да; 15 бит
    — Сопротивление на входе (от 0 до 10 В) 100 kΩ
    ● от 1 В до 5 В Да; 15 бит
    — Входное сопротивление (от 1 В до 5 В) 100 kΩ
    ● от -1 до +1 В Да; 16 бит, включая знак
    — Сопротивление на входе (от -1 до 1 В) 10 MΩ
    ● от -10 до +10 В Да; 16 бит, включая знак
    — Сопротивление на входе (от -10 до 10 В) 100 kΩ
    ● от -2,5 до +2,5 В Да; 16 бит, включая знак
    — Сопротивление на входе (от -2,5 до 2,5 В) 100 kΩ
    ● от -250 до +250 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -250 до +250 мВ) 10 MΩ
    ● от -5 до +5 В Да; 16 бит, включая знак
    — Сопротивление на входе (от -5 до +5 В) 100 kΩ
    ● от -50 до +50 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -50 до +50 мВ) 10 MΩ
    ● от -500 до +500 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -500 до +500 мВ) 10 MΩ
    ● от -80 до +80 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -80 до 80 мВ) 10 MΩ
    Диапазоны входных параметров (номинальные значения), ток
    ● от 0 до 20 мА Да
    — Сопротивление на входе (от 0 до 20 мА) 50 Ω
    ● от -20 мА до +20 мА Да
    — Входное сопротивление (от -20 мА до +20 мА) 50 Ω
    ● от 4 мА до 20 мA Да
    — Входное сопротивление (от 4 мА до 20 мA) 50 Ω
    Диапазоны входных параметров (номинальные значения), термоэлементы
    ● Тип B Да; 16 бит, включая знак
    — Сопротивление на входе (тип B) 10 MΩ
    ● Тип C Да; 16 бит, включая знак
    — Сопротивление на входе (тип C) 10 MΩ
    ● Тип E Да; 16 бит, включая знак
    — Сопротивление на входе (тип E) 10 MΩ
    ● Тип J Да; 16 бит, включая знак
    — Сопротивление на входе (тип J) 10 MΩ
    ● Тип K Да; 16 бит, включая знак
    — Сопротивление на входе (тип K) 10 MΩ
    ● Тип L Да; 16 бит, включая знак
    — Сопротивление на входе (тип L) 10 MΩ
    ● Тип N Да; 16 бит, включая знак
    — Сопротивление на входе (тип N) 10 MΩ
    ● Тип R Да; 16 бит, включая знак
    — Сопротивление на входе (тип R) 10 MΩ
    ● Тип S Да; 16 бит, включая знак
    — Сопротивление на входе (тип S) 10 MΩ
    ● Тип T Да; 16 бит, включая знак
    — Сопротивление на входе (тип T) 10 MΩ
    ● Тип U Да; 16 бит, включая знак
    — Сопротивление на входе (тип U) 10 MΩ
    ● Тип TXK/TXK(L) согласно ГОСТ Да; 16 бит, включая знак
    — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 10 MΩ
    Диапазоны входных параметров (номинальные значения), термометр сопротивления
    ● Cu 10 Да; 16 бит, включая знак
    — Сопротивление на входе (Cu 10) 10 MΩ
    ● Cu 50 Да; 16 бит, включая знак
    — Сопротивление на входе (Cu 50) 10 MΩ
    ● Cu 100 Да; 16 бит, включая знак
    — Сопротивление на входе (Cu 100) 10 MΩ
    ● Ni 100 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 100) 10 MΩ
    ● Ni 1000 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 1000) 10 MΩ
    ● LG-Ni 1000 Да; 16 бит, включая знак
    — Сопротивление на входе (LG-Ni 1000) 10 MΩ
    ● Ni 120 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 120) 10 MΩ
    ● Ni 200 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 200) 10 MΩ
    ● Ni 500 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 500) 10 MΩ
    ● Pt 100 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 100) 10 MΩ
    ● Pt 1000 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 1000) 10 MΩ
    ● Pt 200 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 200) 10 MΩ
    ● Pt 500 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 500) 10 MΩ
    Диапазоны входных параметров (номинальные значения), сопротивления
    ● от 0 до 150 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 150 Ом) 10 MΩ
    ● от 0 до 300 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 300 Ом) 10 MΩ
    ● от 0 до 600 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
    ● от 0 до 3000 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 3000 Ом) 10 MΩ
    ● от 0 до 6000 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 6000 Ом) 10 MΩ
    ● Позистор Да; 15 бит
    — Сопротивление на входе (позистор) 10 MΩ
    Термоэлемент (TC)
    Температурная компенсация
    — параметрируемое Да
    — внешняя температурная компенсация посредством терморезистора Да
    — эталонный канал модуля Да; Канал 7
    — внутренняя точка сравнения Да; с клеммным блоком H1
    — Эталонный канал группы Да
    — Количество групп эталонного канала 4
    — фиксированная эталонная температура Да
    Длина провода
    ● экранированные, макс. термоэлементы: длина экранированного кабеля макс. 200 м, значения напряжения: длина экранированного кабеля макс. 600 м, сопротивление шлейфа макс. 8 кОм; диапазоны измерения RTD: длина экранированного кабеля макс. 600 м, линейное сопротивление (одиночное) макс. 75 Ом, измерение тока: длина экранированного кабеля макс. 800 м
    ● неэкранированные, макс. 200 m; Действительно для подсоединения датчиков тока
    Формирование аналоговой величины для входов
    Принцип измерения суммирующий (сигма-дельта)
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
    ● Настраиваемое время интегрирования Да; Поканально, получается из выбранного подавления частоты помех
    ● Подавление напряжения помех для частоты помех f1 в Гц 10 / 50 / 60 / 400 Hz
    ● Время преобразования (на канал) Поканально, получается из выбранного подавления частоты помех
    Выравнивание результатов измерений
    ● параметрируемое Да; нет, слабая, средняя, сильная, поканально
    Датчики
    Соединение сигнального датчика
    ● для измерения напряжения Да
    ● для измерения напряжения в качестве 2-проводного измерительного преобразователя Да
    — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя 820 Ω
    ● для измерения напряжения в качестве 4-проводного измерительного преобразователя Да
    ● для измерения сопротивления с двухпроводным соединением Да; все диапазоны измерений, вкл. ПТК
    ● для измерения сопротивления с трехпроводным соединением Да; все измерительные диапазоны за пределами положительного ТКС, внутренняя компенсация сопротивления проводов
    ● для измерения сопротивления с четырехпроводным соединением Да; все диапазоны измерений без положительного ТКС
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %; ±0,1 % для резистивного термометра и сопротивления
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,002 %/K; ±0,005 % / K для термоэлемента
    перекрестные модуляции между входами, мин. 50 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,05 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,3 %
    ● Ток относительно диапазона входных параметров, (+/-) 0,3 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,3 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
    ● Ток относительно диапазона входных параметров, (+/-) 0,1 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 60 dB
    ● Макс. синфазное напряжение 15 V
    ● Мин. синфазные помехи 90 dB
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
    Диагностика
    ● Контроль напряжения питания Да
    ● Обрыв провода Да; поканально, ток 4 ... 20 мА, R и RTD
    ● Короткое замыкание Да; поканально по току (2-проводн.)
    ● Переполнение/незаполнение Да; поканально
    Диагностический светодиодный индикатор
    ● Светодиод MAINT Да; желтые светодиоды
    ● Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением нагрузки L+ Да
    Допустимая разность потенциалов
    между входами (UCM) 15 В DC/10 В AC
    Изоляция
    Изоляция, испытанная посредством 1500 В пост. тока/1 мин, типовые испытания
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -40 °C
    ● горизонтальный настенный монтаж, макс. 70 °C
    ● вертикальный настенный монтаж, мин. -40 °C
    ● вертикальный настенный монтаж, макс. 60 °C
    Размеры
    Ширина 22,5 mm
    Высота 115 mm
    Глубина 138 mm
    Массы
    Масса, прибл. 150 g
    Классификации
    Версия Классификация
    eClass 14 27-24-26-01
    eClass 12 27-24-26-01
    eClass 9.1 27-24-26-01
    eClass 9 27-24-26-01
    eClass 8 27-24-26-01
    eClass 7.1 27-24-26-01
    eClass 6 27-24-26-01
    ETIM 10 EC001596
    ETIM 9 EC001596
    ETIM 8 EC001596
    ETIM 7 EC001596
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    UK Declaration of Conformity

    UL

    KC

    RCM

    EAC

    For use in hazardous locations

    Declaration of Conformity

    CCC

    UL

    ATEX

    IECEx

    Miscellaneous

    Maritime application Environment

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    RINA (Registro Italiano Navale)

    CCS (China Classification Society)

    EPD Typ II/III (with life cylce assessment)

    последнее изменение: 11.02.2026

    Техническая документация по 6DL1134-6AF00-0PH1
    Получить КП

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
    mdi-phone +7 (495) 215-15-16 ВКонтакте Telegram

    Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП

    {{ bnav.title }}

    Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.

    © ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.

    Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
    Запросить

    {{ quickBuyNote }}

    Не нашлось на сайте? Найдется на складе! Отправьте запрос, чтобы узнать стоимость и срок поставки {{ itemSelected.name }}
