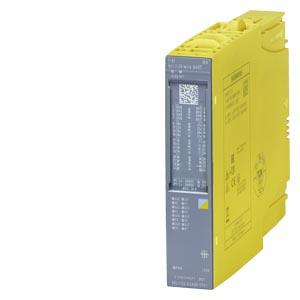

SIMATIC ET 200SP HA, analog input module, safety-oriented, F-AI 8xI 2-wire/4-wire HART HA, 16-bit, 2-wire/4-wire, SIL3 (IEC 61508), up to PL e (ISO 13849-1), suitable for terminal block H1, F1, color code CC00, channel diagnostics
|
|
Общая информация
|
|
Обозначение типа продукта
|
F-AI 8xI 2-/4-wire HART HA
|
|
Версия микропрограммного обеспечения
|
V1.0
|
|
● Возможно обновление микропрограммного обеспечения
|
Да
|
|
Используемый клеммный блок
|
тип H1, F1, N0, H0, F0 (детали приведены в справочнике по системе)
|
|
Цветовой код на табличке цветовой маркировки в зависимости от модуля
|
CC00
|
|
Функция продукта
|
|
● Данные для идентификации и техобслуживания
|
Да; I&M0 - I&M3
|
|
Инженерное обеспечение с помощью
|
|
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже
|
V21
|
|
● STEP 7 проектируемая/интегрированная среда, версия не ниже
|
V5.6 SP2 (с системой S7 F V6.4)
|
|
● PCS 7 проектируемая/интегрированная среда, версия не ниже
|
V9.0 SP3 + UC04 (с системой F V6.4)
|
|
● PROFINET, версия не ниже GSD/GSD-Revision
|
GSDML V2.42 2023.01
|
|
Резервирование
|
|
● Возможность резервирования
|
Да; с TB типа F1
|
|
Напряжение питания
|
|
Номинальное значение (пост. ток)
|
24 V
|
|
Допустимый диапазон, нижний предел (пост. ток)
|
19,2 V
|
|
Допустимый диапазон, верхний предел (пост. ток)
|
28,8 V
|
|
Защита от перепутывания полярности
|
Да
|
|
Входной ток
|
|
Потребление тока (номинальное)
|
90 mA; без питания датчиков
|
|
Питание датчика
|
|
Число выходов
|
8
|
|
Защита от короткого замыкания
|
Да
|
|
Питание датчика 24 В
|
|
● 24 В
|
Да
|
|
● Защита от короткого замыкания
|
Да
|
|
● Выходной ток на канал, макс.
|
30 mA
|
|
Мощность
|
|
Потребляемая мощность шины на задней стенке
|
90 mW
|
|
Рассеиваемая мощность
|
|
Нормальная рассеиваемая мощность
|
2,8 W
|
|
Адресная область
|
|
Адресное пространство на модуль
|
|
● Вводы
|
22 byte
|
|
● Выводы
|
5 byte
|
|
Аналоговые вводы
|
|
Число аналоговых входов
|
|
|
● при измерении тока
|
8
|
|
Макс. допустимый входной ток для токового входа (предел разрушения)
|
35 mA
|
|
Диапазоны входных параметров (номинальные значения), ток
|
|
● от 0 до 20 мА
|
Да
|
|
— Сопротивление на входе (от 0 до 20 мА)
|
150 Ω
|
|
● от 4 мА до 20 мA
|
Да
|
|
— Входное сопротивление (от 4 мА до 20 мA)
|
150 Ω
|
|
Связь HART
|
|
● первичное ведущее устройство
|
Да
|
|
● вторичное ведущее устройство
|
Нет
|
|
● входное сопротивление (для связи HART)
|
150 Ω; для эксплуатации с внешним вторичным ведущим устройством (например, портативным) может быть необходимо внешнее нагрузочное сопротивление, обеспечивающее полное сопротивление на уровне 230 - 600 Ом
|
|
Длина провода
|
|
● экранированные, макс.
|
1 000 m; экранировано, витая пара
|
|
Формирование аналоговой величины для входов
|
|
Принцип измерения
|
сигма-дельта
|
|
Время интегрирования и преобразования/разрешение на канал
|
|
● Макс. разрешение с диапазоном перегрузки (бит со знаком)
|
16 bit
|
|
● Настраиваемое время интегрирования
|
Да
|
|
● Время интегрирования (мс)
|
20 мс (при 50 Гц); 16,66 мс (при 60 Гц)
|
|
● Подавление напряжения помех для частоты помех f1 в Гц
|
50 / 60 Hz
|
|
Выравнивание результатов измерений
|
|
● параметрируемое
|
Да; 4-ступенчато (1, 4, 16, 64 циклов преобразования), поканально
|
|
Датчики
|
|
Соединение сигнального датчика
|
|
● для измерения напряжения в качестве 2-проводного измерительного преобразователя
|
Да
|
|
● для измерения напряжения в качестве 4-проводного измерительного преобразователя
|
Да
|
|
Погрешности/точность
|
|
перекрестные модуляции между входами, мин.
|
-70 dB
|
|
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)
|
0,008 %
|
|
точность, влияющая на безопасность
|
|
|
● до 40 °C, макс.
|
0,6 %; (0,7% при вертикальном монтажном положении)
|
|
● до 70 °C, макс.
|
0,9 %
|
|
Примечание относительно точности
|
точность, значимая для безопасности, складывается из базовой погрешности, температурного дрейфа, старения и внутренних мер предосторожности
|
|
влияние сигнала HART, накладывающегося на входной сигнал, относительно входного диапазона
|
|
● ошибка при времени интегрирования 16,6 мс
|
0,11 %
|
|
● ошибка при времени интегрирования 20 мс
|
0,11 %
|
|
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
|
|
● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)
|
40 dB
|
|
● Макс. синфазное напряжение
|
35 V
|
|
● Мин. синфазные помехи
|
80 dB
|
|
Протоколы
|
|
HART-протокол
|
Да
|
|
● Версия протокола
|
до версии 7
|
|
Аварийные сигналы/диагностика/информация о состоянии
|
|
Аварийные сигналы
|
|
● Диагностический сигнал
|
Да
|
|
Диагностика
|
|
● Контроль напряжения питания
|
Да
|
|
● Обрыв провода
|
Да
|
|
● Короткое замыкание
|
Да
|
|
● Переполнение/незаполнение
|
Да
|
|
Диагностический светодиодный индикатор
|
|
● Светодиод MAINT
|
Да; желтые светодиоды
|
|
● Контроль напряжения питания (PWR-LED)
|
Да; зеленый светодиод питания (PWR)
|
|
● Индикатор состояния канала
|
Да; зеленые светодиоды
|
|
● для диагностики канала
|
Да; красный светодиод
|
|
● для диагностики модуля
|
Да; зеленые/красные светодиоды диагностики (DIAG)
|
|
Гальваническая развязка
|
|
Гальваническая развязка каналов
|
|
● между каналами
|
Нет
|
|
● между каналами и шиной на задней стенке
|
Да
|
|
● между каналами и напряжением нагрузки L+
|
Нет
|
|
Допустимая разность потенциалов
|
|
между входами (UCM)
|
DC 30 В / AC 25 В
|
|
Изоляция
|
|
испытанная посредством
|
|
● между объединительной панелью и напряжением нагрузки
|
1 500 В DC (напряжение нагрузки L+ и шунтированные каналы I+n)
|
|
● между объединительной панелью и функциональным заземлением
|
1 500 В пост. тока
|
|
● между напряжением нагрузки и функциональным заземлением (FE)
|
1 500 В DC (напряжение нагрузки L+ и шунтированные каналы I+n)
|
|
● между каналами и напряжением нагрузки
|
AC 370 В
|
|
● между группами потенциалов каналов
|
AC 370 В
|
|
Стандарты, допуски, сертификаты
|
|
Максимально достижимый класс безопасности в безопасном режиме
|
|
● Уровень производительности согласно ISO 13849-1
|
PLd (PLe при логике выбора 1 из 2 на отказобезопасном CPU)
|
|
● Категория согласно ISO 13849-1
|
кат. 3 (кат. 4 при логике выбора 1 из 2 на отказобезопасном CPU)
|
|
● Уровень полноты безопасности согласно IEC 61508
|
SIL 3
|
|
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
|
|
— Режим с низкой частотой запросов: PFDavg согласно SIL3
|
< 27E-05 (< 9E-05 при логике выбора 1 из 2 на отказобезопасном CPU)
|
|
— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3
|
< 4E-09 1/ч (< 1E-09 1/ч при логике выбора 1 из 2 на отказобезопасном CPU)
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● горизонтальный настенный монтаж, мин.
|
-40 °C
|
|
● горизонтальный настенный монтаж, макс.
|
70 °C
|
|
● вертикальный настенный монтаж, мин.
|
-40 °C
|
|
● вертикальный настенный монтаж, макс.
|
60 °C
|
|
Размеры
|
|
Ширина
|
22,5 mm
|
|
Высота
|
115 mm
|
|
Глубина
|
138 mm
|
|
Массы
|
|
Масса, прибл.
|
220 g
|
|
|
|
eClass
|
14
|
27-24-26-01
|
|
eClass
|
12
|
27-24-26-01
|
|
eClass
|
9.1
|
27-24-26-01
|
|
eClass
|
9
|
27-24-26-01
|
|
eClass
|
8
|
27-24-26-01
|
|
eClass
|
7.1
|
27-24-26-01
|
|
eClass
|
6
|
27-24-26-01
|
|
ETIM
|
10
|
EC001596
|
|
ETIM
|
9
|
EC001596
|
|
ETIM
|
8
|
EC001596
|
|
ETIM
|
7
|
EC001596
|
|
IDEA
|
4
|
3562
|
|
UNSPSC
|
15
|
32-15-17-05
|
|
|
Разрешения / Сертификаты
|
