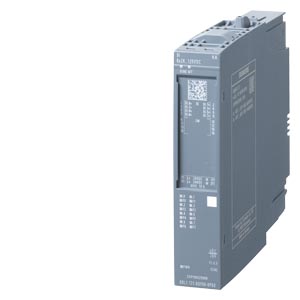

Siemens 6DL1131-6DF00-0PK0 распределенная периферия

Name: Siemens 6DL1131-6DF00-0PK0 распределенная периферия
Brand: Siemens
Price: 82536 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль дискретных входов, DI 8X24 ... 125VDC HA для установки на клеммные блоки K0, цветовой код CC42, поканальная диагностика

Купить 6DL11316DF000PK0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 82536 руб.

Технические характеристики 6DL11316DF000PK0

SIMATIC ET 200SP HA, digital input module, DI 8X24 ... 125VDC HA suitable for terminal block K0, color code CC42, channel diagnostics

Общая информация

Обозначение типа продукта

DI 8 x 24 ... 125 В пост. тока HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип K0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC42

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Резервирование

● Возможность резервирования

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

16 mA

Макс. потребление тока

20 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,75 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte; + 1 байт на информацию о качестве

Цифровые входы

Число входов

M/P-считывание

Да; с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 3

Да

Метка времени

Да; Разрешение 10 мс

Метка времени (точность 1 мс)

Да; Разрешение 1 мс

Входное напряжение

● для сигнала "0"

-125 ... +5 В

● для сигнала "1"

+11 ... +125 В

Входной ток

● для сигнала "1", тип.

3,1 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

● Аварийный сигнал процесса

Да; параметрируемый, каналы 0 - 7, поднимающийся/опускающийся фланг

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Допустимая разность потенциалов

между различными цепями

250 В перем. тока/300 В пост. тока

Изоляция

Изоляция, испытанная посредством

3500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

165 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		Declaration of Conformity
General Product Approval	For use in hazardous locations
		Declaration of Conformity
For use in hazardous locations		Maritime application
	Miscellaneous
Maritime application			Environment
NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
