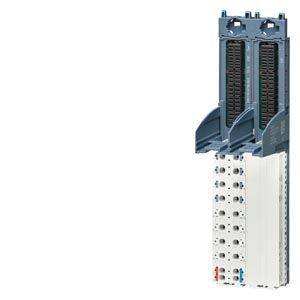

Siemens 6DL1193-6TP00-0DL0 распределенная периферия
SIMATIC ET 200SP HA, terminal block, type L0, 16 push-in terminals, new load group, width: 45 mm
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Станции ET 200SP HA
- Siemens 6DL1193-6TP00-0DL0 распределенная периферия
Технические характеристики 6DL11936TP000DL0
|
SIMATIC ET 200SP HA, terminal block, type L0, 16 push-in terminals, new load group, width: 45 mm | |||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | тип L0 | |||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; Данные Asset | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| Внешняя защита предохранителями для питающих линий | Да; DC 24 В / 10 А (автомат линейной защиты с характеристикой срабатывания типа B или C, быстродействующий миниатюрный предохранитель достаточной отключающей способности, электронный предохранитель с характеристикой срабатывания типа B или C) | |||||||||||||||||||||||||||||||||||||
| Предельно допустимая нагрузка | ||||||||||||||||||||||||||||||||||||||
| до 70 °C, макс. | 10 A; Допустимый ток нагрузки в зависимости от числа клеммных блоков в группе потенциалов | |||||||||||||||||||||||||||||||||||||
| для технологических зажимов, макс. | 5 A | |||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||
| Образование потенциальной группы | ||||||||||||||||||||||||||||||||||||||
| ● поддержание групп потенциалов | Да | |||||||||||||||||||||||||||||||||||||
| ● Новая потенциальная группы | Да | |||||||||||||||||||||||||||||||||||||
| ● Потенциальная группа продолжена слева | Нет | |||||||||||||||||||||||||||||||||||||
| Гнезда | ||||||||||||||||||||||||||||||||||||||
| ● Число гнезд | 2; Для избыточности IO | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||
| между шиной на задней стенке и напряжением питания | Да; 4 200 В пост. тока /1 мин, типовое испытание | |||||||||||||||||||||||||||||||||||||
| между группами потенциалов (Powerbus) | Да; 1 500 В пост. тока/1 мин, типовое испытание (SELV / PELV к заземлению FE) | |||||||||||||||||||||||||||||||||||||
| между технологическими зажимами и напряжением питания | Да; 4 200 В пост. тока /1 мин, типовое испытание | |||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||
| Ширина | 45 mm | |||||||||||||||||||||||||||||||||||||
| Высота | 175 mm | |||||||||||||||||||||||||||||||||||||
| Глубина | 77 mm | |||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 148 g | |||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||
