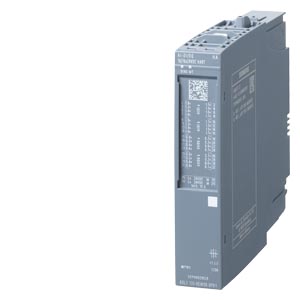

Siemens 6DL1133-6EW00-0PH1 распределенная периферия

Name: Siemens 6DL1133-6EW00-0PH1 распределенная периферия
Brand: Siemens
Price: 313000 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль настраиваемых входов/выходов, AI-DI16/DQ16X24VDC HART, для установки на клеммные блоки H1, M1, цветовой код CC00, поканальная диагностика, 16 бит, +/-0.1%

Купить 6DL11336EW000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 313000 руб.

Технические характеристики 6DL11336EW000PH1

SIMATIC ET 200SP HA, configurable I/O module, AI-DI16/DQ16X24VDC HART, suitable for terminal block H1, M1, color code CC00, channel diagnostics, 16-bit, +/-0.1%,

Общая информация

Обозначение типа продукта

AI-DI 16/DQ 16x24 В пост. тока HART HA

Версия микропрограммного обеспечения

V1.1

● Возможно обновление микропрограммного обеспечения

Да; Длительность обновления МПО может составлять более 5 мин.

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● AI

Да

● AQ

Нет

● HART

Да

● Цифровые входы

Да

● Счетчики

Да

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

● MSO

Нет

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

80 mA; без питания датчиков

Макс. потребление тока

90 mA; без питания датчиков

Питание датчика

Число выходов

Выходное напряжение, мин.

18,2 V

Защита от короткого замыкания

Да; на канал, электронный

Питание датчика 24 В

● 24 В

Да

● Защита от короткого замыкания

Да; электронный (порог срабатывания от 0,7 до 1,5 A)

● Выходной ток на канал, макс.

0,5 A

● Выходной ток на модуль, макс.

2 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,5 W; без питания датчиков

Адресная область

Адресное пространство на модуль

● Адресное пространство на каждый модуль в комбинированном режиме, макс.

42 byte; 34 входных байта, 2 выходных байта и 6 байтов для информации QI

● Адресное пространство на каждый модуль в комбинированном режиме с HART, макс.

82 byte; 34 байт входы, 2 байт выходы, 40 байт дополнительные переменные HART и 6 байт информация QI

● Адресное пространство на каждый модуль в комбинированном режиме с multiHART, макс.

70 byte; 34 байт входы, 2 байт выходы, 24 байт входы HART, 4 байт выходы HART и 6 байт информация QI

● Адресное пространство на каждый модуль исключительно в дискретном режиме, макс.

26 byte; 2 входных байта, 2 выходных байта, 18 байтов для высокоточных меток времени и 4 байта для информации QI.

● Адресное пространство на каждый модуль исключительно в дискретном режиме со счетчиком/ измерением частоты, макс.

88 byte; 2 входных байта, 2 выходных байта, 40 байтов для входящих данных счетчика, 40 байтов для исходящих данных счетчика и 4 байта для информации QI

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

Да; с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 2

Нет

Входная характеристика по IEC 61131, тип 3

Да

Увеличение длительности импульсов

Да; Выкл., 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с

Метка времени

Да; Разрешение 10 мс

Метка времени (точность 1 мс)

Да; Разрешение 1 мс

Функции цифровых входов, параметрируемые

● Запуск/остановка порта

Да; Партнерский канал счетчика n+8

● свободно используемый цифровый вход

Да; Параметризуемый входной фильтр

● Счетчики

Да; вкл. измерение частоты

— Макс. число

8; Канал счетчика n=0 ... 7

— Макс. частота счетчика

5 kHz

— Диапазон счета

32 bit; Без знака

— Направление счета вперед/назад

Да; Вперед

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Цифровые выводы

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Да; Порог срабатывания от 0,7 до 1,3 A

Распознавание обрыва провода

Да

Защита от перегрузки

Да

Ограничение индуктивного напряжения отключения

L+ -(от 37 до 41 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 kΩ

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

0,7 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", тип.

50 µs

● с "1" на "0", тип.

100 µs

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

2 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аналоговые вводы

Число аналоговых входов

Макс. допустимый входной ток для токового входа (предел разрушения)

30 mA

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 10 мА

Да

— Сопротивление на входе (от 0 до 10 мА)

250 Ω

● от 0 до 20 мА

Да; 16 бит, включая знак

— Сопротивление на входе (от 0 до 20 мА)

250 Ω

● от 4 мА до 20 мA

Да; 16 бит, включая знак

— Входное сопротивление (от 4 мА до 20 мA)

250 Ω

Формирование аналоговой величины для входов

Принцип измерения

суммирующий (сигма-дельта)

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit; Разрешение с диапазоном перегрузки (бит со знаком), макс. 16 бит, исключение: 15 бит при 60 Гц подавления помех и 0 - 10 мА

● Настраиваемое время интегрирования

Да; поканально

Выравнивание результатов измерений

● параметрируемое

Да; нет, слабая, средняя, сильная, поканально

Датчики

Соединение сигнального датчика

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, мин.

60 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,1 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Предупреждение о необходимости ТО

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

● Аварийный сигнал процесса

Да; параметрируемый, каналы 0 - 15, поднимающийся/опускающийся фланг

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание на массу

Да; Питание датчика на массу, поканально

● Суммарная ошибка

Да

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Нет

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Встроенные функции

Измерение частоты

Да

● Число частотомеров

Функции счета

● Непрерывный счет

Да

● Режим счета параметрируется

Да

● Аппаратный затвор через цифровой вход

Да; По партнерскому каналу (цифровой вход n+8)

● Программный затвор

Да

Функции измерения

● динамическая регулировка измерения времени

Да

Диапазон измерений

— Мин. измерение частоты

0,1 Hz

— Макс. измерение частоты

5 kHz

Точность

— Измерение частоты

100 имп./м; в зависимости от интервала измерения и обработки сигналов

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C; Учитывать снижение номинальных значений

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C; Учитывать снижение номинальных значений

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

150 g

Классификации

	Версия	Классификация
eClass	14	27-23-01-90
eClass	12	27-23-01-90
eClass	9.1	27-23-01-90
eClass	9	27-23-01-90
eClass	8	27-23-01-90
eClass	7.1	27-23-01-90
eClass	6	27-23-01-90
ETIM	10	EC000236
ETIM	9	EC000236
ETIM	8	EC000236
ETIM	7	EC000236

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		Declaration of Conformity
General Product Approval	For use in hazardous locations
		Declaration of Conformity
For use in hazardous locations		Maritime application
	Miscellaneous
Maritime application			Environment
NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
