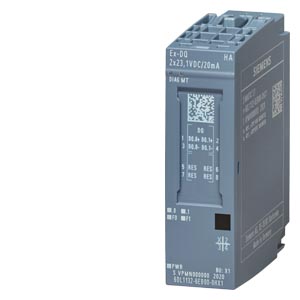

    Siemens 6DL1132-6EB00-0HX1 распределенная периферия

    Siemens 6DL1132-6EB00-0HX1 распределенная периферия

    SIMATIC ET 200SP HA, ET 200SP, digital ex-i output module, Ex-DQ 2x23,1VDC/20mA suitable for BaseUnit type X1, channel diagnostics

    Купить 6DL11326EB000HX1 в один клик mdi-cart-outline В корзину

    mdi-warehouse Привезем на склад за 12 дней

    mdi-cash-multiple 21969 руб.

    Технические характеристики 6DL11326EB000HX1

    		 SIMATIC ET 200SP HA, ET 200SP, digital ex-i output module, Ex-DQ 2x23,1VDC/20mA suitable for BaseUnit type X1, channel diagnostics
    Общая информация
    Обозначение типа продукта Ex-DQ 2x23.1VDC/20mA
    Версия микропрограммного обеспечения V1.0
    ● Возможно обновление микропрограммного обеспечения Да
    Применяемые системные блоки BaseUnit типа X1
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V16
    ● PCS 7 проектируемая/интегрированная среда, версия не ниже V9.1
    ● PCS neo проектируемая/интегрированная среда, версия не ниже V3.1
    ● PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.35
    Режим работы
    ● DQ Да
    ● MSO Да
    Резервирование
    ● Возможность резервирования Нет
    Входной ток
    Потребление тока (номинальное) 80 mA; При 20 мА на каждый канал
    Макс. потребление тока 80 mA; При 20 мА на каждый канал
    Выходное напряжение
    Номинальное значение (пост. ток) 23,1 V; см. руководство "Выходная характеристика"
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 1,3 W
    Адресная область
    Адресное пространство на модуль
    ● Макс. адресное пространство на модуль 1 byte; + 1 байт на информацию о качестве
    Конфигурация аппаратного обеспечения
    Автоматическое кодирование
    ● механический кодирующий элемент Да
    Выбор BaseUnit для вариантов подключения
    ● 2-проводное подключение BaseUnit типа X1
    Цифровые выводы
    Вид выходов 2
    с вытекающим током Нет
    с втекающим током Да
    Цифровые выходы параметрируемые Да
    Защита от короткого замыкания Да
    Распознавание обрыва провода Да; емкостная нагрузка при отключении канала может вызвать диагностическое сообщение об обрыве провода
    Защита от перегрузки Да
    Ограничение индуктивного напряжения отключения DQ.n- (-1 В)
    Коммутационная способность выходов
    ● при омической нагрузке, макс. 20 mA; см. руководство "Выходная характеристика"
    ● при индуктивной нагрузке, макс. 20 mA; см. руководство "Выходная характеристика"
    Диапазон сопротивления нагрузке
    ● нижний предел 872 Ω; см. руководство "Выходная характеристика"
    ● верхний предел 10 kΩ; см. руководство "Выходная характеристика"
    Выходной ток
    ● для сигнала "1", номинальное значение 20 mA
    ● для сигнала "0", ток покоя, макс. 100 µA; 250 мА, контрольный ток для диагностики обрыва провода
    Задержка на выходе при омической нагрузке
    ● с "0" на "1", тип. 50 µs
    ● с "1" на "0", тип. 100 µs
    Параллельное подключение двух выходов
    ● для повышения мощности Нет
    Частота коммутации
    ● при омической нагрузке, макс. 500 Hz
    ● при индуктивной нагрузке, макс. 500 Hz
    Суммарный ток выходов
    ● Макс. ток на канал 20 mA
    ● Макс. ток на модуль 40 mA
    Суммарный ток выходов (на модуль)
    горизонтальный настенный монтаж
    — до 70 °C, макс. 40 mA
    вертикальный настенный монтаж
    — до 60 ℃, макс. 40 mA
    Длина провода
    ● экранированные, макс. 500 m; необходимо соблюдение параметров взрывозащиты
    ● неэкранированные, макс. 500 m; необходимо соблюдение параметров взрывозащиты
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да
    Возможность включения заменяющих значений Да
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Предупреждение о необходимости ТО Да
    Диагностика
    ● Считываемая диагностическая информация Да
    ● Контроль напряжения питания Да
    — параметрируемое Да
    ● Обрыв провода Да; поканально
    ● Короткое замыкание Да; поканально
    ● Суммарная ошибка Да
    Диагностический светодиодный индикатор
    ● Светодиод MAINT Да; желтые светодиоды
    ● Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
    Характеристики взрывозащиты
    макс. значения для соединительных клемм газовой группы IIC
    ● Uo (напряжение холостого хода), макс. 24,8 V
    ● Io (ток короткого замыкания), макс. 99 mA
    ● Po (выходная мощность), макс. 614 mW
    ● Co (допустимая внешняя мощность), макс. 100 nF
    ● Lo (допустимая внешняя индуктивность), макс. 3,5 mH
    ● Um (напряжение на неискробезопасных соединительных клеммах), макс. 60 V
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением питания блока электроники Да; Гальваническая развязка между каналами и входное напряжение PME
    Изоляция
    Изоляция, испытанная посредством дополнительные сведения об изоляции приведены в системном справочнике "ET 200SP HA / ET 200SP Модули для устройств во взрывоопасных зонах"
    изоляция цепей возбуждения относительно локальной земли согласно МЭК/EN 60079-11 проверена посредством 707 В пост. тока (типовое испытание)
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -40 °C
    ● горизонтальный настенный монтаж, макс. 70 °C
    ● вертикальный настенный монтаж, мин. -40 °C
    ● вертикальный настенный монтаж, макс. 60 °C
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 2 000 m
    Размеры
    Ширина 20 mm
    Высота 73 mm
    Глубина 58 mm
    Массы
    Масса, прибл. 55 g
    Классификации
    Версия Классификация
    eClass 14 27-24-26-04
    eClass 12 27-24-26-04
    eClass 9.1 27-24-26-04
    eClass 9 27-24-26-04
    eClass 8 27-24-26-04
    eClass 7.1 27-24-26-04
    eClass 6 27-24-26-04
    ETIM 10 EC001599
    ETIM 9 EC001599
    ETIM 8 EC001599
    ETIM 7 EC001599
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    UK Declaration of Conformity

    UL

    KC

    RCM

    EAC

    For use in hazardous locations Maritime application

    CCC

    UL

    Miscellaneous

    IECEx

    ATEX

    ABS (American Bureau of Shipping)

    Maritime application

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    NK / Nippon Kaiji Kyokai

    RINA (Registro Italiano Navale)

    CCS (China Classification Society)

    Environment

    Siemens EcoTech Profile (SEP)

    EPD Typ II/III (with life cylce assessment)

    последнее изменение: 23.10.2025
