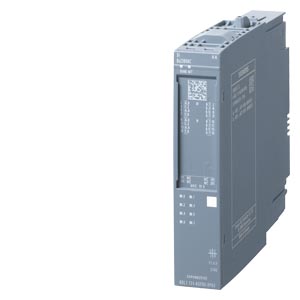

Siemens 6DL1131-6GF00-0PK0 распределенная периферия

Name: Siemens 6DL1131-6GF00-0PK0 распределенная периферия
Brand: Siemens
Price: 26168 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль дискретных входов, DI 8X230VAC HA для установки на клеммные блоки K0, цветовой код CC41, поканальная диагностика

Купить 6DL11316GF000PK0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 26168 руб.

Технические характеристики 6DL11316GF000PK0

SIMATIC ET 200SP HA, digital input module, DI 8X230VAC HA suitable for terminal block K0, color code CC41, Module diagnostics

Общая информация

Обозначение типа продукта

DI 8x230VAC HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип K0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC42

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

Резервирование

● Возможность резервирования

Нет

Напряжение питания

Номинальное значение (перем. ток)

230 V

Допустимый диапазон, нижний предел (перем. ток)

85 V

Допустимый диапазон, верхний предел (перем. ток)

264 V

Мощность

Потребляемая мощность шины на задней стенке

105 mW

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,8 W; Активная мощность, напряжение нагрузки 230 В, все входы подключаются с 230 В, 50 Гц

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte; + 1 байт на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

● механический кодирующий элемент

Да

Цифровые входы

Число входов

8; с гальваническим развязкой

Входная характеристика по IEC 61131, тип 3

Да

Метка времени

Да; Разрешение 10 мс

Метка времени (точность 1 мс)

Нет

Входное напряжение

● Номинальное значение (перем. ток)

230 V

● для сигнала "0"

от 0 до 40 В перем. тока

● для сигнала "1"

от 74 до 264 В перем. тока

Входной ток

● для сигнала "1", тип.

10,8 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— с "0" на "1", мин.

1,5 ms

— с "0" на "1", макс.

4 ms

— с "1" на "0", мин.

10 ms

— с "1" на "0", макс.

10 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

Допустимая разность потенциалов

между различными цепями

Между каналами: 230 В перем. тока (одинаковая фаза системы) / 120 В перем. тока (разная фаза системы); между группами: 230 В перем. тока (разная фаза системы)

между каналами и шиной на задней стенке/напряжение питания

230 В перем. тока

Изоляция

испытанная посредством

● между каналами и шиной на задней стенке/напряжение питания

4 200 В пост. тока /1 мин, типовое испытание

● между каналами

1500 В AC/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

148 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		China RoHS	Declaration of Conformity
General Product Approval		For use in hazardous locations
			Declaration of Conformity
For use in hazardous locations			Maritime application
		Miscellaneous
Maritime application				Environment
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
