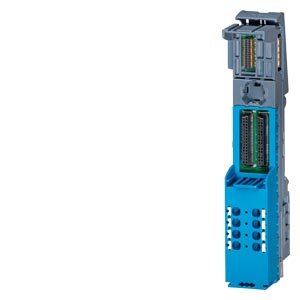

Siemens 6DL1193-6BP00-0BX1 распределенная периферия
SIMATIC ET 200SP HA, ET 200SP, BaseUnit type X1, for Ex electronic modules, push-in terminals, WxH: 20 mm x 117 mm
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Станции ET 200SP HA
- Siemens 6DL1193-6BP00-0BX1 распределенная периферия
Технические характеристики 6DL11936BP000BX1
|
SIMATIC ET 200SP HA, ET 200SP, BaseUnit type X1, for Ex electronic modules, push-in terminals, WxH: 20 mm x 117 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | BaseUnit типа X1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; Данные Asset | |||||||||||||||||||||||||||||||||||||||||||||||||
| Предельно допустимая нагрузка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| для шины P1 и P2, макс. | 10 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| для технологических зажимов, макс. | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Датчик температуры | Да; Для внутренней сравнивающей инстанции при подключении термоэлемента | |||||||||||||||||||||||||||||||||||||||||||||||||
| Образование потенциальной группы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● поддержание групп потенциалов | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Новая потенциальная группы | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Потенциальная группа продолжена слева | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гнезда | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число гнезд | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| между шиной на задней стенке и напряжением питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| между технологическими зажимами и напряжением питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | дополнительные сведения об изоляции приведены в системном справочнике "ET 200SP HA / ET 200SP Модули для устройств во взрывоопасных зонах" | |||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 2 000 m | |||||||||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Клеммы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Тип клеммы | Вставная клемма | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Сечение гнезда подключения мин. | 0,14 mm²; AWG 26 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Сечение гнезда подключения макс. | 2,5 mm²; AWG 14 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Количество технологических зажимов к модулю периферии | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 20 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 117 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 35 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 42 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 26.03.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
