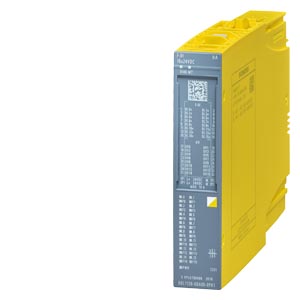

Siemens 6DL1136-6BA00-0PH1 распределенная периферия

Name: Siemens 6DL1136-6BA00-0PH1 распределенная периферия
Brand: Siemens
Price: 107569 RUB
Availability: InStock

SIMATIC ET 200SP HA, digital input module, safety-oriented F-DI 16X24VDC HA, SIL3 (IEC 61508), up to PL E (ISO 13849-1) suitable for terminal block H1, M1, color code CC01, channel diagnostics

Купить 6DL11366BA000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 107569 руб.

Технические характеристики 6DL11366BA000PH1

SIMATIC ET 200SP HA, digital input module, safety-oriented F-DI 16X24VDC HA, SIL3 (IEC 61508), up to PL E (ISO 13849-1) suitable for terminal block H1, M1, color code CC01, channel diagnostics

Общая информация

Обозначение типа продукта

Цифровой модуль ввода F-DI 16x24VDC HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC01

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V21

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6 SP2, V9.0 SP3 (с S7 F Systems V6.3)

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0 SP3 (с S7 F Systems V6.3)

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.42 2023.01

Режим работы

● Цифровые входы

Да

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

80 mA

Макс. потребление тока

150 mA

Питание датчика

Число выходов

Питание датчика 24 В

● 24 В

Да; мин. L+ (-1 В)

● Защита от короткого замыкания

Да; Электронная (порог срабатывания от 0,7 A до 1,5 A; при избыточности IO до макс. 3 A). Следите за достаточным сечением провода для достижения порога срабатывания. В зависимости от сечения кабеля имеются ограничения полезной длины кабеля

● Выходной ток на канал, макс.

0,5 A

● Выходной ток на модуль, макс.

8 A

Мощность

Потребляемая мощность шины на задней стенке

90 mW

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,2 W; все каналы с внутренним питанием датчиков и коммутационными контактами, при номинальном напряжении и комнатной температуре

Адресная область

Адресное пространство на модуль

● Вводы

9 byte

● Выводы

5 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

Да; с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 2

Нет

Входная характеристика по IEC 61131, тип 3

Нет

Увеличение длительности импульсов

Да

● Длина

Выкл., 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с

Метка времени

Да; Разрешение 10 мс

Дрожание при смене сигнала

Да

Окно наблюдения за дрожанием

Да

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +15 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Предупреждение о необходимости ТО

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; по модулям

— параметрируемое

Да

● Контроль питания датчика

Да; поканально

● Обрыв провода

Да; поканально, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 18 до 30 кОм, типично: 26 кОм

● Короткое замыкание на массу

Да; Питание датчика на массу, поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Стандарты, допуски, сертификаты

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

До PLe

● Категория согласно ISO 13849-1

Кат. 4

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 3,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 2,00E-09 1/ч

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

210 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
		China RoHS
General Product Approval	For use in hazardous locations
	Declaration of Conformity
For use in hazardous locations	Functional Saftey			Maritime application
Miscellaneous	TUEV	Type Examination Certificate	TUEV
Maritime application					Environment
		NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Environment	Industrial Communication
	PROFIsafe
