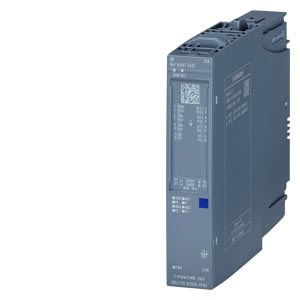

SIMATIC ET 200SP HA, analog output module, AQ 4XI HART isol suitable for terminal block K0, L0, color code CC00, channel diagnostics, 16-bit, +/-0.1%

Общая информация

Обозначение типа продукта

AQ 4xI HART ISOL HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да; Длительность обновления МПО может составлять более 5 мин.

Используемый клеммный блок

тип K0, L0, S0, R0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC40

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V17

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.1

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.35

Резервирование

● Возможность резервирования

Да; см. системное руководство

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

176 mA; при 4x 20 мА и 750 Ом сопротивления нагрузки

Макс. потребление тока

223 mA; при 4x 23,5 мА и 750 Ом сопротивления нагрузки

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3 W; при 4x 20 мА и 750 Ом сопротивления нагрузки

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

9 byte; 8 байт выходы и 1 байт информация QI

● Адресное пространство на модуль с HART, макс.

29 byte; 8 байт входы, 1 байт информация QI, 20 байт информация HART

● Адресное пространство на модуль с MultiHART, макс.

16 byte; 8 байт входы, 1 байт информация QI, 6 байт информация HART, 1 байт команда HART

Аналоговые выводы

Число аналоговых выходов

4

Макс. выходной ток, напряжение при работе без нагрузки

22 V

Диапазоны выходных параметров, ток

● от 0 до 20 мА

Да; 15 бит

● от 4 мА до 20 мA

Да; 15 бит

Подключение исполнительных элементов

● для выхода тока двухпроводного соединения

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходном токе, мин.

50 Ω

● при выходных токах, макс.

750 Ω

● при выходных токах, индуктивная нагрузка, макс.

10 mH

Предел разрушения при напряжениях и токах, прилагаемых извне

● Напряжения на выходах

24 V

Длина провода

● экранированные, макс.

1 000 m; При использовании неэкранированных кабелей длиной до 800 м следует учитывать возможность искажения результатов измерения под воздействием (внешних) электромагнитных помех

Формирование аналоговой величины для выходов

Время установления

● для омической нагрузки

1,2 ms; 750 Ом

● для индуктивной нагрузки

1,2 ms

Погрешности/точность

Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона выходных параметров) (+/-)

0,002 %/K

перекрестные модуляции между выходами, мин.

70 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)

0,02 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона выходных параметров, (+/-)

0,5 %; от 0 до 60 °C: 0,2 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона выходных параметров, (+/-)

0,1 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание

Да

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да; 125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

● между каналами и шиной на задней стенке

Да; 125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

● между каналами и напряжением питания блока электроники

Да; 125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

Допустимая разность потенциалов

между каналами

125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

между каналами и напряжением питания

125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

между каналами и шиной на задней стенке

125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

Изоляция

испытанная посредством

● между объединительной панелью и напряжением нагрузки

DC 3.000 В/1 мин, тип "тест"

● между каналами и напряжением нагрузки

DC 2100 В/1 мин., тип "тест" (при использовании клеммных колодок со вставными клеммами); DC 1200 В/1 мин., тип "тест" (при использовании клеммных колодок с D-SUB)

● между каналами и шиной на задней стенке

DC 3.000 В/1 мин, тип "тест"

● между каналами

DC 4200 В/1 мин., тип "тест" (при использовании клеммных колодок со вставными клеммами); DC 1200 В/1 мин., тип "тест" (при использовании клеммных колодок с D-SUB)

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C; Учитывать снижение номинальных значений

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C; Учитывать снижение номинальных значений

Размеры

Ширина
