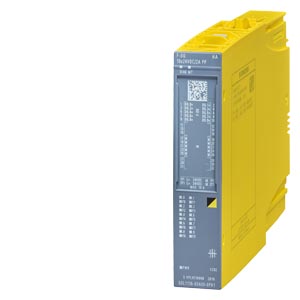

Siemens 6DL1136-6DA00-0PH1 распределенная периферия

Name: Siemens 6DL1136-6DA00-0PH1 распределенная периферия
Brand: Siemens
Price: 134414 RUB
Availability: InStock

SIMATIC ET 200SP HA, digital output module, safety-oriented F-DQ 10X24VDC/2A HA, SIL3 (IEC 61508), up to PL E (ISO 13849-1) suitable for terminal block H1, M1, color code CC01, channel diagnostics

Купить 6DL11366DA000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 134414 руб.

Технические характеристики 6DL11366DA000PH1

SIMATIC ET 200SP HA, digital output module, safety-oriented F-DQ 10X24VDC/2A HA, SIL3 (IEC 61508), up to PL e (ISO 13849-1) suitable for terminal block H1, M1, color code CC02, channel diagnostics

Общая информация

Обозначение типа продукта

F-DQ 10x24VDC/2A PP HA

Функциональный стандарт HW

Версия микропрограммного обеспечения

V1.0.3

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC02

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V21

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6 SP1 HF5 (с системой S7 F V6.3)

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0 SP3 (с S7 F Systems V6.3)

Режим работы

● DQ

Да

Резервирование

● Возможность резервирования

Да; с TB типа M0 и M1

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

65 mA

Макс. потребление тока

130 mA

Мощность

Потребляемая мощность шины на задней стенке

90 mW

Рассеиваемая мощность

Нормальная рассеиваемая мощность

5 W; Суммарный ток 5 А при номинальном напряжении и комнатной температуре

Адресная область

Адресное пространство на модуль

● Вводы

7 byte

● Выводы

7 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

Цифровые выводы

Вид цифровых выходов

Тип срабатывания"PP"

Вид выходов

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

4,1 A

Распознавание обрыва провода

Да

● Нормальный порог срабатывания

7 mA; FS01: 10 мА

Коммутационная способность выходов

● при ламповой нагрузке, макс.

10 W

Диапазон сопротивления нагрузке

● нижний предел

12 Ω

● верхний предел

3 400 Ω

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, мин.

12 mA

● для сигнала "1", диапазон допустимых значений, макс.

2,4 A

● для сигнала "0", ток покоя, макс.

0,5 mA

Частота коммутации

● при омической нагрузке, макс.

20 Hz

● при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс.

0,1 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на модуль

10 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 30 °C, макс.

9 A; неравномерное распределение нагрузки

— до 40 °C, макс.

7,5 A; неравномерное распределение нагрузки

— до 50 ℃, макс.

6,2 A; неравномерное распределение нагрузки

— до 60 ℃, макс.

4,5 A; неравномерное распределение нагрузки

— до 70 °C, макс.

2,5 A; неравномерное распределение нагрузки

вертикальный настенный монтаж

— до 30 °C, макс.

7 A; неравномерное распределение нагрузки

— до 40 °C, макс.

6 A; неравномерное распределение нагрузки

— до 50 ℃, макс.

4,5 A; неравномерное распределение нагрузки

— до 60 ℃, макс.

3 A; неравномерное распределение нагрузки

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Предупреждение о необходимости ТО

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; по модулям

● Обрыв провода

Да; поканально

● Короткое замыкание на массу

Да; поканально

● Короткое замыкание на L+

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; Желтые светодиоды МТ

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Стандарты, допуски, сертификаты

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

До PLe

● Категория согласно ISO 13849-1

до кат. 4

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 7,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 2,00E-09 1/ч

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

230 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
		China RoHS
General Product Approval	For use in hazardous locations
	Declaration of Conformity
For use in hazardous locations	Functional Saftey			Maritime application
Miscellaneous	TUEV	Type Examination Certificate	TUEV
Maritime application					Environment
		NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Environment	Industrial Communication
	PROFIsafe
