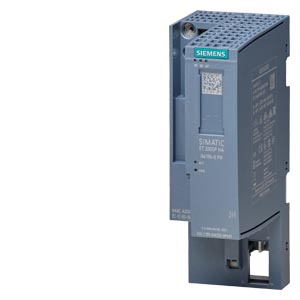

Siemens 6DL1155-6AU00-0PM0 распределенная периферия

Name: Siemens 6DL1155-6AU00-0PM0 распределенная периферия
Brand: Siemens
Price: 46664 RUB
Availability: InStock

SIMATIC ET 200SP HA, интерфейсный модуль IM155-6 PN с поддержкой сети PROFINET, макс. 56 модулей ввода-вывода, множественная горячая замена, без серверного модуля

Купить 6DL11556AU000PM0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 46664 руб.

Технические характеристики 6DL11556AU000PM0

SIMATIC ET 200SP HA, PROFINET interface module IM155-6 PN max. 56 I/O modules, multi-hot swap, without server module

Общая информация

Обозначение типа продукта

IM 155-6 PN

Функциональный стандарт HW

FS04

Идентификация производителя (идентификатор поставщика)

02AH

Идентификация устройства (идентификатор устройства)

030FH

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V20

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.7.3

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V10.0 SP1

● PCS neo проектируемая/интегрированная среда, версия не ниже

V6.0

Управление конфигурацией

посредством набора данных

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Защита от короткого замыкания

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

10 ms

Входной ток

Макс. потребление тока

700 mA; от +19,2 до +28,8 В пост. тока

Макс. ток включения

5 A

I²t

0,36 A²·s; На основании повышенного перемыкания сбоя по питанию в 10 мс

Мощность

Мощность питания шины на задней стенке

7,5 W; Удвоение в избыточном режиме, так как мощность питания также выполнена в избыточном режиме

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2,4 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

256 byte

Адресное пространство на одну станцию

● Макс. адресное пространство на станцию

1 440 byte; 1 440 байтов R1 и S1 без CiR, в противном случае 1 000 байтов

Конфигурация аппаратного обеспечения

встроенный источник питания

Да; 24 В пост. тока

Монтажные стойки

● Макс. число модулей на монтажную стойку

56; 56 гнезд для периферийных модулей + серверный модуль (монтажная ширина без IM ≤ 1,3 м)

Метка времени

Точность

1 ms; С соблюдением описанных в справочнике по оборудованию рамочных условий

Интерфейсы

Число разъемов PROFINET

1; 2 порта (переключатель)

1. интерфейс

Физические параметры интерфейсов

● Число портов

2; через BusAdapter

● встроенный коммутатор

Да

● BusAdapter (PROFINET)

Да

Протоколы

● Устройство ввода-вывода PROFINET

Да

● Открытая связь IE

Да

● Резервирование среды передачи

Да; в качестве MRP-клиента

Физические параметры интерфейсов

RJ 45 (Ethernet)

● Способ передачи

PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)

● 100 Мбит/с

Да

● Автоматическое определение

Да

● Автоматическая коммутация

Да

Протоколы

PROFINET IO

Да

Режим дублирования

● Общее резервирование PROFINET (S2)

Да; S2, R1

Резервирование среды передачи

— MRP

Да

Открытая связь IE

● TCP/IP

Да

● SNMP

Да

● LLDP

Да

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Да

Диагностическая функция

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Да; желтые светодиоды

● светодиод ACT

Да; зеленые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленые светодиоды

● Индикатор соединения LINK TX/RX

Да; 2 x зеленых светодиодных индикаторов соединения на BusAdapter

Гальваническая развязка

между PROFINET и другими контурами тока

Да; 1 500 В перем. тока

между источником питания и другими контурами тока

Да; С проверкой типа с DC 1 500 В

Допустимая разность потенциалов

между различными цепями

Безопасное сверхнизкое напряжение (БСНН)

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

50 mm

Высота

138 mm

Глубина

89 mm

Массы

Масса, прибл.

192 g; без BusAdapter

Классификации

	Версия	Классификация
eClass	14	27-24-26-08
eClass	12	27-24-26-08
eClass	9.1	27-24-26-08
eClass	9	27-24-26-08
eClass	8	27-24-26-08
eClass	7.1	27-24-26-08
eClass	6	27-24-26-08
ETIM	10	EC001604
ETIM	9	EC001604
ETIM	8	EC001604
ETIM	7	EC001604

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		Declaration of Conformity
General Product Approval	For use in hazardous locations
		Declaration of Conformity
For use in hazardous locations		Maritime application
	Miscellaneous
Maritime application			Environment	Industrial Communication
NK / Nippon Kaiji Kyokai		CCS (China Classification Society)		PROFINET
