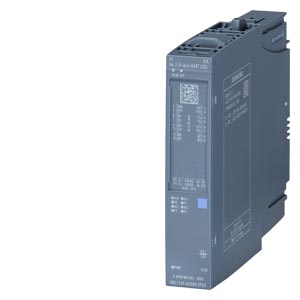

SIMATIC ET 200SP HA, analog HART input module, AI 4XI 2-/4-Wire HART isol, suitable for terminal block K0, L0, color code CC01, channel diagnostics, 16-bit, +/-0.1%,

Общая информация

Обозначение типа продукта

AI 4xI 2-/4-wire HART ISOL HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да; Длительность обновления МПО может составлять более 5 мин.

Используемый клеммный блок

тип K0, L0, S0, R0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC40

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V17

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.1

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.35

Резервирование

● Возможность резервирования

Да; см. системное руководство

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

184 mA; питание датчика без нагрузок

Макс. потребление тока

234 mA; при нагрузке 1,5 кОм в линии питания датчика

Питание датчика

Число выходов

4

Выходное напряжение (пост. ток)

24 V

Выходное напряжение, мин.

19,2 V

Защита от короткого замыкания

Да; электронный

Выходной ток

● Номинальное значение

20 mA

● диапазон допустимых значений, нижний предел

0 mA

● диапазон допустимых значений, верхний предел

23,52 mA

Питание датчика 24 В

● 24 В

Да

● Защита от короткого замыкания

Да

● Выходной ток на канал, макс.

23,5 mA

● Выходной ток на модуль, макс.

88 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,8 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

9 byte; 8 байт входы и 1 байт информация QI

● Адресное пространство на модуль с HART, макс.

29 byte; 8 байт выходы, 1 байт информация QI и 20 байтов информация HART

● Адресное пространство на модуль с MultiHART, макс.

16 byte; 8 байт входы, 1 байт информация QI, 6 байт информация HART, 1 байт команда HART

Аналоговые вводы

Число аналоговых входов

4

● при измерении тока

4

Макс. допустимый входной ток для токового входа (предел разрушения)

30 mA

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да; 16 бит, включая знак

— Сопротивление на входе (от 0 до 20 мА)

250 Ω

● от 4 мА до 20 мA

Да; 16 бит, включая знак

— Входное сопротивление (от 4 мА до 20 мA)

250 Ω

Длина провода

● экранированные, макс.

800 m; При использовании неэкранированных кабелей длиной до 800 м следует учитывать возможность искажения результатов измерения под воздействием (внешних) электромагнитных помех

Формирование аналоговой величины для входов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit; 14 бит при 60 Гц (0 ... 10 мА), 16 бит при 10 Гц, 15 бит при 50 Гц и 15 бит при 60 Гц с подавлением помех

Выравнивание результатов измерений

● параметрируемое

Да; нет, слабая, средняя, сильная, поканально

Датчики

Соединение сигнального датчика

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, мин.

60 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,1 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание

Да; поканально, короткое замыкание питания датчика на массу или входа для питания датчика

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да; 125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

● между каналами и шиной на задней стенке

Да; 125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

● между каналами и напряжением питания блока электроники

Да; 125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

Допустимая разность потенциалов

между каналами

125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

между каналами и напряжением питания

125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

между каналами и шиной на задней стенке

125 В AC / 150 В DC (при использовании клеммных колодок с втычными клеммами); БСНН/ЗСНН (при использовании клеммных колодок с D-SUB)

Изоляция

испытанная посредством

● между объединительной панелью и напряжением нагрузки

DC 3.000 В/1 мин, тип "тест"

● между каналами и напряжением нагрузки

DC 2100 В/1 мин., тип "тест" (при использовании клеммных колодок со вставными клеммами); DC 1200 В/1 мин., тип "тест" (при использовании клеммных колодок с D-SUB)

● между каналами и шиной на задней стенке

DC 3.000 В/1 мин, тип "тест"

● между каналами

DC 4200 В/1 мин., тип "тест" (при использовании клеммных колодок со вставными клеммами); DC 1200 В/1 мин., тип "тест" (при использовании клеммных колодок с D-SUB)

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

70 °C

Размеры

Ширина
