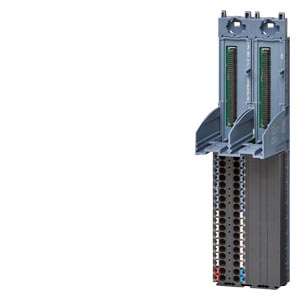

Siemens 6DL1193-6TP00-0DF1 распределенная периферия
SIMATIC ET 200SP HA, terminal block, type F1, 32 push-in terminals, width: 45 mm
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Станции ET 200SP HA
- Siemens 6DL1193-6TP00-0DF1 распределенная периферия
Технические характеристики 6DL11936TP000DF1
|
SIMATIC ET 200SP HA, terminal block, type F1, 32 push-in terminals, width: 45 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | тип F1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; Данные Asset | |||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Внешняя защита предохранителями для питающих линий | Да; DC 24 В / 10 А (автомат линейной защиты с характеристикой срабатывания типа B или C, быстродействующий миниатюрный предохранитель достаточной отключающей способности, электронный предохранитель с характеристикой срабатывания типа B или C) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Предельно допустимая нагрузка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| для технологических зажимов, макс. | 30 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Тип механического кодирующего элемента | механическая блокировка | |||||||||||||||||||||||||||||||||||||||||||||||||
| Датчик температуры | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Образование потенциальной группы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● поддержание групп потенциалов | Нет; без шины питания | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гнезда | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число гнезд | 2; Для избыточности IO | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| между шиной на задней стенке и напряжением питания | Да; DC 3.000 В/1 мин, тип "тест" | |||||||||||||||||||||||||||||||||||||||||||||||||
| между группами потенциалов (Powerbus) | Да; 1 500 В пост. тока/1 мин, типовое испытание (SELV / PELV к заземлению FE) | |||||||||||||||||||||||||||||||||||||||||||||||||
| между технологическими зажимами и напряжением питания | Да; 1.500 В DC/ 1 мин (контрольное значение выше требуемого по нормативу) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 45 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 175 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 77 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 160 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
Техническая документация по 6DL1193-6TP00-0DF1
-
05-ET200pro-r.pdf
размер: 294.88 Кб, страниц: 4 -
et200sp-ha-vysokoproizvoditel-nyy-vv-dlya-asu-tp-nepreryvnogo-pr.pdf
размер: 3.33 Мб, страниц: 28
