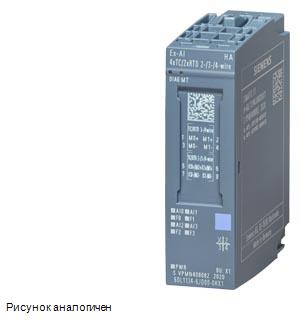

    Siemens 6DL1134-6JD00-0HX1 распределенная периферия

    Siemens 6DL1134-6JD00-0HX1 распределенная периферия

    SIMATIC ET 200SP HA, ET 200SP, analog ex-i input module, Ex-AI 4xTC/2xRTD 2-/3-/4-wire, suitable for BaseUnit type X1, channel diagnostics, 16bit, +/-0.05%

    Купить 6DL11346JD000HX1 в один клик mdi-cart-outline В корзину

    mdi-warehouse Привезем на склад за 12 дней

    mdi-cash-multiple 49271 руб.

    Технические характеристики 6DL11346JD000HX1

    		 SIMATIC ET 200SP HA, ET 200SP, analog ex-i input module, Ex-AI 4xTC/2xRTD 2-/3-/4-wire, suitable for BaseUnit type X1, channel diagnostics, 16bit, +/-0.05%
    Общая информация
    Обозначение типа продукта Ex-AI 4xTC/2xRTD 2-/3-/4-проводн.
    Версия микропрограммного обеспечения V1.0
    ● Возможно обновление микропрограммного обеспечения Да
    Применяемые системные блоки BaseUnit типа X1
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V16
    ● PCS 7 проектируемая/интегрированная среда, версия не ниже V9.1
    ● PCS neo проектируемая/интегрированная среда, версия не ниже V3.1
    ● PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.35
    Режим работы
    ● MSI Да
    Резервирование
    ● Возможность резервирования Нет
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Входной ток
    Потребление тока (номинальное) 33 mA
    Макс. потребление тока 40 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 0,8 W
    Адресная область
    Адресное пространство на модуль
    ● Макс. адресное пространство на модуль 16 byte; + 1 байт на информацию о качестве
    ● Вводы 16 byte; + 1 байт на информацию о качестве
    Конфигурация аппаратного обеспечения
    Автоматическое кодирование
    ● механический кодирующий элемент Да
    Выбор BaseUnit для вариантов подключения
    ● 2-проводное подключение BaseUnit типа X1
    ● 3-проводное подключение BaseUnit типа X1
    ● 4-проводное подключение BaseUnit типа X1
    Аналоговые вводы
    Число аналоговых входов
    ● при измерении напряжения 4
    ● при измерении сопротивления/измерении резистивным термометром 2
    ● при измерении термочувствительным элементом 4
    Нормальный стабилизированный измерительный ток для датчика сопротивления 0,5 mA
    техническую единицу измерения температуры можно задать Да; °C/°F/K
    Входные диапазоны (номинальные значения), напряжения
    ● от -1 до +1 В Да; 16 бит, включая знак
    — Сопротивление на входе (от -1 до 1 В) 1 MΩ
    ● от -250 до +250 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -250 до +250 мВ) 1 MΩ
    ● от -50 до +50 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -50 до +50 мВ) 1 MΩ
    ● от -80 до +80 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -80 до 80 мВ) 1 MΩ
    Диапазоны входных параметров (номинальные значения), термоэлементы
    ● Тип B Да; 16 бит, включая знак
    — Сопротивление на входе (тип B) 1 MΩ
    ● Тип C Да; 16 бит, включая знак
    — Сопротивление на входе (тип C) 1 MΩ
    ● Тип E Да; 16 бит, включая знак
    — Сопротивление на входе (тип E) 1 MΩ
    ● Тип J Да; 16 бит, включая знак
    — Сопротивление на входе (тип J) 1 MΩ
    ● Тип K Да; 16 бит, включая знак
    — Сопротивление на входе (тип K) 1 MΩ
    ● Тип L Да; 16 бит, включая знак
    — Сопротивление на входе (тип L) 1 MΩ
    ● Тип N Да; 16 бит, включая знак
    — Сопротивление на входе (тип N) 1 MΩ
    ● Тип R Да; 16 бит, включая знак
    — Сопротивление на входе (тип R) 1 MΩ
    ● Тип S Да; 16 бит, включая знак
    — Сопротивление на входе (тип S) 1 MΩ
    ● Тип T Да; 16 бит, включая знак
    — Сопротивление на входе (тип T) 1 MΩ
    ● Тип U Да; 16 бит, включая знак
    — Сопротивление на входе (тип U) 1 MΩ
    ● Тип TXK/TXK(L) согласно ГОСТ Да; 16 бит, включая знак
    — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 1 MΩ
    Диапазоны входных параметров (номинальные значения), термометр сопротивления
    ● Cu 10 Да; 16 бит, включая знак
    — Сопротивление на входе (Cu 10) 1 MΩ
    ● Ni 100 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 100) 1 MΩ
    ● Ni 1000
    — Сопротивление на входе (Ni 1000) 1 MΩ
    ● LG-Ni 1000 Да; 16 бит, включая знак
    ● Ni 120 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 120) 1 MΩ
    ● Ni 200 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 200) 1 MΩ
    ● Ni 500 Да; 16 бит, включая знак
    — Сопротивление на входе (Ni 500) 1 MΩ
    ● Pt 100 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 100) 1 MΩ
    ● Pt 1000 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 1000) 1 MΩ
    ● Pt 200 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 200) 1 MΩ
    ● Pt 500 Да; 16 бит, включая знак
    — Сопротивление на входе (Pt 500) 1 MΩ
    Диапазоны входных параметров (номинальные значения), сопротивления
    ● от 0 до 150 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 150 Ом) 1 MΩ
    ● от 0 до 300 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 300 Ом) 1 MΩ
    ● от 0 до 600 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 600 Ом) 1 MΩ
    ● от 0 до 3000 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 3000 Ом) 1 MΩ
    ● от 0 до 6000 Ом Да; 15 бит
    — Сопротивление на входе (от 0 до 6000 Ом) 1 MΩ
    ● Позистор Да; 15 бит
    — Сопротивление на входе (позистор) 1 MΩ
    Термоэлемент (TC)
    Температурная компенсация
    — параметрируемое Да
    — внутренняя точка сравнения Да; BaseUnit типа X1
    — Эталонный канал группы Да
    — Количество групп эталонного канала 4
    — фиксированная эталонная температура Да
    Длина провода
    ● экранированные, макс. 200 m; необходимо соблюдение параметров взрывозащиты; сопротивление линии для термометра сопротивления (одиночного) макс. 25 Ом; сопротивление шлейфа для термоэлемента макс. 8 кОм
    Формирование аналоговой величины для входов
    Принцип измерения суммирующий (сигма-дельта)
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
    ● Настраиваемое время интегрирования Да; Поканально, получается из выбранного подавления частоты помех
    ● Основное время преобразования, включая время интегрирования (мс)
    — жополнительное время на обработку при проверке обрыва провода 20 ms; в пределах диапазонов резистивного термометра, сопротивления и термоэлемента
    — дополнительная проверка обрыва провода питающей линии 20 мс; для 3-/4-проводных измерительных преобразователей (резистивный термометр и сопротивление)
    ● Подавление напряжения помех для частоты помех f1 в Гц 16,6/50/60 Гц, поканально
    ● Время преобразования (на канал) 180 / 60 / 50 мс, вытекает из выбранного подавления частоты помех
    Выравнивание результатов измерений
    ● параметрируемое Да; нет, слабая, средняя, сильная, поканально
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %; ±0,1 % для резистивного термометра и сопротивления
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,0009 %/K; ±0,005 % / K для термоэлемента
    перекрестные модуляции между входами, мин. 50 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,05 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,05 %
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 dB
    ● Макс. синфазное напряжение 60 V; Для использования в невзрывоопасных зонах; во взрывоопасных зонах синфазное напряжение не допускается
    ● Мин. синфазные помехи 90 dB
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
    Диагностика
    ● Контроль напряжения питания Да
    ● Обрыв провода Да; поканально
    ● Переполнение/незаполнение Да; поканально
    Диагностический светодиодный индикатор
    ● Светодиод MAINT Да; желтые светодиоды
    ● Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
    Характеристики взрывозащиты
    макс. значения для соединительных клемм газовой группы IIC
    ● Uo (напряжение холостого хода), макс. 5,9 V
    ● Io (ток короткого замыкания), макс. 18 mA
    ● Po (выходная мощность), макс. 27 mW
    ● Co (допустимая внешняя мощность), макс. 43 µF
    ● Lo (допустимая внешняя индуктивность), макс. 110 mH
    ● Um (напряжение на неискробезопасных соединительных клеммах), макс. 60 V
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением питания блока электроники Да; Гальваническая развязка между каналами и входное напряжение PME
    Изоляция
    Изоляция, испытанная посредством дополнительные сведения об изоляции приведены в системном справочнике "ET 200SP HA / ET 200SP Модули для устройств во взрывоопасных зонах"
    изоляция цепей возбуждения относительно локальной земли согласно МЭК/EN 60079-11 проверена посредством 707 В пост. тока (типовое испытание)
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -40 °C
    ● горизонтальный настенный монтаж, макс. 70 °C
    ● вертикальный настенный монтаж, мин. -40 °C
    ● вертикальный настенный монтаж, макс. 60 °C
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 2 000 m
    Размеры
    Ширина 20 mm
    Высота 73 mm
    Глубина 58 mm
    Массы
    Масса, прибл. 55 g
    Классификации
    Версия Классификация
    eClass 14 27-24-26-01
    eClass 12 27-24-26-01
    eClass 9.1 27-24-26-01
    eClass 9 27-24-26-01
    eClass 8 27-24-26-01
    eClass 7.1 27-24-26-01
    eClass 6 27-24-26-01
    ETIM 10 EC001596
    ETIM 9 EC001596
    ETIM 8 EC001596
    ETIM 7 EC001596
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    UK Declaration of Conformity

    UL

    KC

    RCM

    EAC

    For use in hazardous locations Maritime application

    CCC

    UL

    Miscellaneous

    IECEx

    ATEX

    ABS (American Bureau of Shipping)

    Maritime application

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    NK / Nippon Kaiji Kyokai

    RINA (Registro Italiano Navale)

    CCS (China Classification Society)

    Environment

    Siemens EcoTech Profile (SEP)

    EPD Typ II/III (with life cylce assessment)

    последнее изменение: 23.10.2025
