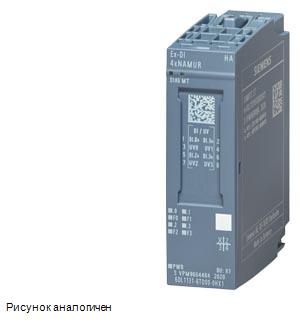

Siemens 6DL1131-6TD00-0HX1 распределенная периферия

Name: Siemens 6DL1131-6TD00-0HX1 распределенная периферия
Brand: Siemens
Price: 28058 RUB
Availability: InStock

SIMATIC ET 200SP HA, ET 200SP, digital ex-i input module, DI 4xNAMUR, suitable for BaseUnit type X1, channel diagnostics

Купить 6DL11316TD000HX1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 28058 руб.

Технические характеристики 6DL11316TD000HX1

SIMATIC ET 200SP HA, ET 200SP, digital ex-i input module, DI 4xNAMUR, suitable for BaseUnit type X1, channel diagnostics

Общая информация

Обозначение типа продукта

Ex-DI 4xNAMUR

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BaseUnit типа X1

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6 SP2

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.1

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.1

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.35

Режим работы

● Цифровые входы

Да

● Счетчики

Да

● MSI

Да

Резервирование

● Возможность резервирования

Нет

Входной ток

Потребление тока (номинальное)

50 mA

Макс. потребление тока

55 mA

Питание датчика

Число выходов

Выходное напряжение (пост. ток)

8,2 V

Защита от короткого замыкания

Да

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,2 W

Адресная область

Адресное пространство на модуль

● Вводы

10 byte; + 1 байт на информацию о качестве

● Выводы

10 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

● механический кодирующий элемент

Да

Выбор BaseUnit для вариантов подключения

● 2-проводное подключение

BaseUnit типа X1

Цифровые входы

Число входов

4; NAMUR

Цифровые входы параметрируемые

Да

Увеличение длительности импульсов

Да; 0,5 с, 1 с, 2 с

Метка времени

Да; Разрешение 10 мс

Метка времени (точность 1 мс)

Нет

Анализ флангов

Да; нарастающий фронт, спадающий фронт

Дрожание при смене сигнала

Да; от 2 до 32 изменений сигнала

Окно наблюдения за дрожанием

Да; 0,5 с, от 1 до 100 с, шаг 1 с

Функции цифровых входов, параметрируемые

● Счетчики

— Макс. число

2; Канал 0 и 1

— Макс. частота счетчика

5 kHz

— Направление счета вперед/назад

Да; Вперед

Входное напряжение

● Номинальное значение (пост. ток)

8,2 V

Входной ток

для подключающегося контакта 10 k

— для сигнала "0", макс.

1,2 mA

— для сигнала "1", мин.

2,1 mA

для не подключающегося контакта

— для сигнала "0", макс. (допустимый ток покоя)

0,5 mA

— для сигнала "1", тип.

8 mA

для датчика NAMUR

— для сигнала "0", мин.

0,35 mA

— для сигнала "0", макс.

1,2 mA

— для сигнала "1", мин.

2,1 mA

— для сигнала "1", макс.

6,4 mA

Задержка на входе (при номинальном значении входного напряжения)

для входов NAMUR

— с "0" на "1", макс.

12 ms

— с "1" на "0", макс.

12 ms

Длина провода

● экранированные, макс.

500 m; необходимо соблюдение параметров взрывозащиты; без двухстороннего подключения экрана и при длине кабеля более 200 м использование выходов в качестве счетчиков/ измерителей частоты может привести к искажению результатов измерения

● неэкранированные, макс.

300 m; необходимо соблюдение параметров взрывозащиты; без двухстороннего подключения экрана и при длине кабеля более 200 м использование выходов в качестве счетчиков/ измерителей частоты может привести к искажению результатов измерения

Датчики

Подключаемые датчики

● Датчик/переключающий контакт NAMUR согласно EN 60947

Да

● Отдельный контакт/переключающий контакт не подкл.

Да

● Отдельный контакт/переключающий контакт подкл. 10 кОм

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Предупреждение о необходимости ТО

Да

● Аварийный сигнал процесса

Да; поканально

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

— параметрируемое

Да

● Контроль питания датчика

Да

● Обрыв провода

Да; поканально

● Короткое замыкание

Да; поканально

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Встроенные функции

Функции измерения

Точность

— Измерение частоты

1 %

Характеристики взрывозащиты

макс. значения для соединительных клемм газовой группы IIC

● Uo (напряжение холостого хода), макс.

9,6 V

● Io (ток короткого замыкания), макс.

61 mA; действительно макс. для четырех параллельно подключенных электрических цепей

● Po (выходная мощность), макс.

145 mW; действительно макс. для четырех параллельно подключенных электрических цепей

● Co (допустимая внешняя мощность), макс.

3,6 µF; действительно макс. для четырех параллельно подключенных электрических цепей

● Lo (допустимая внешняя индуктивность), макс.

13 mH; действительно макс. для четырех параллельно подключенных электрических цепей

● Um (напряжение на неискробезопасных соединительных клеммах), макс.

60 V

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да; Гальваническая развязка между каналами и входное напряжение PME

Изоляция

Изоляция, испытанная посредством

дополнительные сведения об изоляции приведены в системном справочнике "ET 200SP HA / ET 200SP Модули для устройств во взрывоопасных зонах"

изоляция цепей возбуждения относительно локальной земли согласно МЭК/EN 60079-11 проверена посредством

707 В пост. тока (типовое испытание)

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Размеры

Ширина

20 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

55 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval

For use in hazardous locations			Maritime application
	Miscellaneous
Maritime application
		NK / Nippon Kaiji Kyokai	CCS (China Classification Society)
Environment
