Siemens 6DL1132-6BH00-0PH1 распределенная периферия

Name: Siemens 6DL1132-6BH00-0PH1 распределенная периферия
Brand: Siemens
Price: 83976 RUB
Availability: InStock

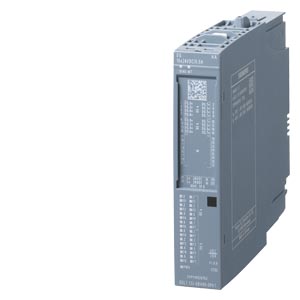

SIMATIC ET 200SP HA, модуль дискретных выходов, DQ 16X24VDC/0,5A HA, для установки на клеммные блоки H1, M1, цветовой код CC02, поканальная диагностика

Купить 6DL11326BH000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 83976 руб.

Технические характеристики 6DL11326BH000PH1

SIMATIC ET 200SP HA, digital output module, DQ 16X24VDC/0,5A HA, suitable for terminal block, H1, M1, color code CC02, channel diagnostics

Общая информация

Обозначение типа продукта

DQ 16x24 В пост. тока/0,5A HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC02

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

60 mA; без нагрузки

Макс. потребление тока

70 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,2 W; минимально - нормальные данные недоступны из-за зависимости от нагрузки

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

2 byte; + 2 байта на информацию о качестве

Цифровые выводы

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Да; Следите за достаточно низкоомной подачей кабеля кабеля к датчику/исполнительному механизму, чтобы достичь порога срабатывания. В зависимости от используемого сечения кабеля могут иметь место ограничения полезной длины линии.

● Нормальный порог срабатывания

от 0,7 A до 1,3 A (при избыточности IO до макс. 2,6 A)

Распознавание обрыва провода

Да; 0,7 мА контрольный ток для диагностики обрыва провода, при избыточности IO это значение удваивается

Защита от перегрузки

Да

Ограничение индуктивного напряжения отключения

L+ -(от 37 до 41 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 kΩ

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

0,7 mA; Контрольный ток для диагностики обрыва провода, при избыточности IO это значение удваивается

Задержка на выходе при омической нагрузке

● с "0" на "1", тип.

50 µs

● с "1" на "0", тип.

100 µs

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

2 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

8 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 30 °C, макс.

8 A

— до 40 °C, макс.

8 A

— до 50 ℃, макс.

8 A

— до 60 ℃, макс.

5,5 A

— до 70 °C, макс.

3 A

вертикальный настенный монтаж

— до 30 °C, макс.

8 A

— до 40 °C, макс.

6,33 A

— до 50 ℃, макс.

4,67 A

— до 60 ℃, макс.

3 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание на массу

Да; поканально

● Короткое замыкание на L+

Да; поканально

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

137 g
