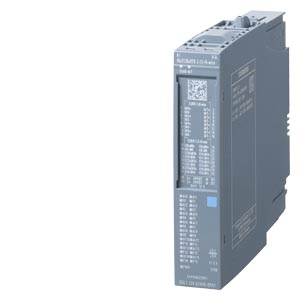

Siemens 6DL1134-6JH00-0PH1 распределенная периферия

Name: Siemens 6DL1134-6JH00-0PH1 распределенная периферия
Brand: Siemens
Price: 116636 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль аналоговых входов, AI 16XTC/8XRTD 2-/3-/4-WIRE HA, для установки на клеммные блоки H1, M1, цветовой код CC00, поканальная диагностика, 16 бит, +/-0,05%, 2-/3-/4-WIRE

Купить 6DL11346JH000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 116636 руб.

Технические характеристики 6DL11346JH000PH1

SIMATIC ET 200SP HA, analog input module, AI 16XTC/8XRTD 2-/3-/4-wire HA, suitable for terminal block H1, M1, color code CC00, channel diagnostics, 16-bit, +/-0.05%, 2-/3-/4-wire

Общая информация

Обозначение типа продукта

AI 16 x TC/8 x RTD 2-/3-/4-проводн. HA

Версия микропрограммного обеспечения

V1.1

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

75 mA

Макс. потребление тока

100 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,8 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

64 byte; + 2 байта на информацию о качестве

Аналоговые вводы

Число аналоговых входов

● при измерении напряжения

● при измерении сопротивления/измерении резистивным термометром

● при измерении термочувствительным элементом

Макс. допустимое входное напряжение для входа напряжения (предел разрушения)

5 V

Нормальный стабилизированный измерительный ток для датчика сопротивления

2 mA

техническую единицу измерения температуры можно задать

Да; °C/°F/K

Входные диапазоны (номинальные значения), напряжения

● от -1 до +1 В

Да; 16 бит, включая знак

— Сопротивление на входе (от -1 до 1 В)

1 MΩ

● от -250 до +250 мВ

Да; 16 бит, включая знак

— Сопротивление на входе (от -250 до +250 мВ)

1 MΩ

● от -50 до +50 мВ

Да; 16 бит, включая знак

— Сопротивление на входе (от -50 до +50 мВ)

1 MΩ

● от -80 до +80 мВ

Да; 16 бит, включая знак

— Сопротивление на входе (от -80 до 80 мВ)

1 MΩ

Диапазоны входных параметров (номинальные значения), термоэлементы

● Тип B

Да; 16 бит, включая знак

— Сопротивление на входе (тип B)

1 MΩ

● Тип C

Да; 16 бит, включая знак

— Сопротивление на входе (тип C)

1 MΩ

● Тип E

Да; 16 бит, включая знак

— Сопротивление на входе (тип E)

1 MΩ

● Тип J

Да; 16 бит, включая знак

— Сопротивление на входе (тип J)

1 MΩ

● Тип K

Да; 16 бит, включая знак

— Сопротивление на входе (тип K)

1 MΩ

● Тип L

Да; 16 бит, включая знак

— Сопротивление на входе (тип L)

1 MΩ

● Тип N

Да; 16 бит, включая знак

— Сопротивление на входе (тип N)

1 MΩ

● Тип R

Да; 16 бит, включая знак

— Сопротивление на входе (тип R)

1 MΩ

● Тип S

Да; 16 бит, включая знак

— Сопротивление на входе (тип S)

1 MΩ

● Тип T

Да; 16 бит, включая знак

— Сопротивление на входе (тип T)

1 MΩ

● Тип U

Да; 16 бит, включая знак

— Сопротивление на входе (тип U)

1 MΩ

● Тип TXK/TXK(L) согласно ГОСТ

Да; 16 бит, включая знак

— Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ)

1 MΩ

Диапазоны входных параметров (номинальные значения), термометр сопротивления

● Cu 10

Да; 16 бит, включая знак

— Сопротивление на входе (Cu 10)

1 MΩ

● Ni 100

Да; 16 бит, включая знак

— Сопротивление на входе (Ni 100)

1 MΩ

● Ni 1000

Да; 16 бит, включая знак

— Сопротивление на входе (Ni 1000)

1 MΩ

● LG-Ni 1000

Да; 16 бит, включая знак

● Ni 120

Да; 16 бит, включая знак

— Сопротивление на входе (Ni 120)

1 MΩ

● Ni 200

Да; 16 бит, включая знак

— Сопротивление на входе (Ni 200)

1 MΩ

● Ni 500

Да; 16 бит, включая знак

— Сопротивление на входе (Ni 500)

1 MΩ

● Pt 100

Да; 16 бит, включая знак

— Сопротивление на входе (Pt 100)

1 MΩ

● Pt 1000

Да; 16 бит, включая знак

— Сопротивление на входе (Pt 1000)

1 MΩ

● Pt 200

Да; 16 бит, включая знак

— Сопротивление на входе (Pt 200)

1 MΩ

● Pt 500

Да; 16 бит, включая знак

— Сопротивление на входе (Pt 500)

1 MΩ

Диапазоны входных параметров (номинальные значения), сопротивления

● от 0 до 150 Ом

Да; 15 бит

— Сопротивление на входе (от 0 до 150 Ом)

1 MΩ

● от 0 до 300 Ом

Да; 15 бит

— Сопротивление на входе (от 0 до 300 Ом)

1 MΩ

● от 0 до 600 Ом

Да; 15 бит

— Сопротивление на входе (от 0 до 600 Ом)

1 MΩ

● от 0 до 3000 Ом

Да; 15 бит

— Сопротивление на входе (от 0 до 3000 Ом)

1 MΩ

● от 0 до 6000 Ом

Да; 15 бит

— Сопротивление на входе (от 0 до 6000 Ом)

1 MΩ

● Позистор

Да; 15 бит

— Сопротивление на входе (позистор)

1 MΩ

Термоэлемент (TC)

Температурная компенсация

— параметрируемое

Да

— внешняя температурная компенсация посредством терморезистора

Да

— эталонный канал модуля

Да

— внутренняя точка сравнения

Да; с клеммной колодкой H1 и M1

— Эталонный канал группы

Да

— Количество групп эталонного канала

— фиксированная эталонная температура

Да

Длина провода

● экранированные, макс.

200 m; Диапазон измерения термоэлементов / напряжений: Длина провода экранированного макс. 600 м, сопротивление петли макс. 8 кОм; диапазоны измерения RTD: Длина провода экранированного max. 600 м, линейное сопротивление (одинарное) макс. 75 Ом

Формирование аналоговой величины для входов

Принцип измерения

суммирующий (сигма-дельта)

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit

● Настраиваемое время интегрирования

Да; Поканально, получается из выбранного подавления частоты помех

● Подавление напряжения помех для частоты помех f1 в Гц

16,6/50/60 Гц, поканально

● Время преобразования (на канал)

60 ms; 180 / 50 мс, получается из выбранного подавления частоты помех

Выравнивание результатов измерений

● параметрируемое

Да; нет, слабая, средняя, сильная, поканально

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %; ±0,1 % для резистивного термометра и сопротивления

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,0009 %/K; ±0,005 % / K для термоэлемента

перекрестные модуляции между входами, мин.

50 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Напряжение относительно диапазона входных параметров, (+/-)

0,1 %

● Сопротивление относительно диапазона входных параметров, (+/-)

0,1 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Напряжение относительно диапазона входных параметров, (+/-)

0,05 %

● Сопротивление относительно диапазона входных параметров, (+/-)

0,05 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)

70 dB

● Макс. синфазное напряжение

60 V

● Мин. синфазные помехи

90 dB

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Допустимая разность потенциалов

между входами (UCM)

75 В пост. тока/60 В перем. тока

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

150 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		China RoHS	Declaration of Conformity
General Product Approval		For use in hazardous locations
			Declaration of Conformity
For use in hazardous locations			Maritime application
		Miscellaneous
Maritime application				Environment
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
