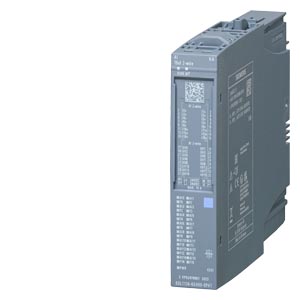

Siemens 6DL1134-6GH00-0PH1 распределенная периферия

Name: Siemens 6DL1134-6GH00-0PH1 распределенная периферия
Brand: Siemens
Price: 131946 RUB
Availability: InStock

SIMATIC Модуль ET 200SP HA, analog input module, AI 16XI 2-wire HA, suitable for terminal block, H1, P0, color code CC01, channel diagnostics

Купить 6DL11346GH000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 131946 руб.

Технические характеристики 6DL11346GH000PH1

SIMATIC ET 200SP HA, analog input module, AI 16XI 2-wire HA, suitable for terminal block, H1, P0, color code CC01, channel diagnostics

Общая информация

Обозначение типа продукта

AI 16 x I 2-проводн HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, N0, H0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC01

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V18

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.1 SP2

● PCS neo проектируемая/интегрированная среда, версия не ниже

V4.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.42 2023.01

Режим работы

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Резервирование

● Возможность резервирования

Нет

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

350 mA

Питание датчика

Число выходов

Выходное напряжение (пост. ток)

24 V

Выходное напряжение, мин.

19,2 V

Защита от короткого замыкания

Да

Питание датчика 24 В

● 24 В

Да

● Защита от короткого замыкания

Да; На каждый выход, тепловой

● Выходной ток на канал, макс.

46 mA

● Выходной ток на модуль, макс.

0,8 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,6 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

34 byte; 32 байт входы и 2 байт для информации QI

● Вводы

34 byte

Аналоговые вводы

Число аналоговых входов

● при измерении тока

Макс. допустимый входной ток для токового входа (предел разрушения)

30 mA

Мин. время цикла (все каналы)

400 ms

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да; 16 бит, включая знак

— Сопротивление на входе (от 0 до 20 мА)

250 Ω

● от 4 мА до 20 мA

Да; 16 бит, включая знак

— Входное сопротивление (от 4 мА до 20 мA)

250 Ω

Длина провода

● экранированные, макс.

800 m

● неэкранированные, макс.

200 m

Формирование аналоговой величины для входов

Принцип измерения

суммирующий (сигма-дельта)

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit; 15 бит при 0 ... 10 мА и подавлении помех 60 Гц

● Настраиваемое время интегрирования

Да; поканально

● Время интегрирования (мс)

16,6 / 20 / 100 мс

Выравнивание результатов измерений

● параметрируемое

Да; нет, слабая, средняя, сильная, поканально

Датчики

Соединение сигнального датчика

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, мин.

60 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,3 %

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Нет

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; по каналам, только при 4 - 20 мА

● Короткое замыкание

Нет

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

148 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596

Разрешения / Сертификаты

General Product Approval

For use in hazardous locations
Declaration of Conformity			Miscellaneous
Maritime application		Environment
	CCS (China Classification Society)
