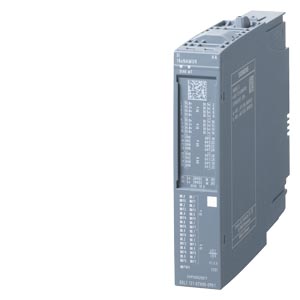

Siemens 6DL1131-6TH00-0PH1 распределенная периферия

Name: Siemens 6DL1131-6TH00-0PH1 распределенная периферия
Brand: Siemens
Price: 104318 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль дискретных входов, DI 16XNAMUR HA, для установки на клеммные блоки H1, M1, цветовой код CC01, поканальная диагностика

Купить 6DL11316TH000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 104318 руб.

Технические характеристики 6DL11316TH000PH1

SIMATIC ET 200SP HA, digital input module, DI 16XNAMUR HA, suitable for terminal block H1, M1, color code CC01, channel diagnostics

Общая информация

Обозначение типа продукта

DI 16xNAMUR HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC01

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

95 mA

Макс. потребление тока

115 mA

Питание датчика

Число выходов

Выходное напряжение, мин.

8,1 V

Защита от короткого замыкания

Да

Мощность

Потребляемая мощность шины на задней стенке

74 mW

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2,4 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

2 byte; + 2 байта на информацию о качестве

Цифровые входы

Число входов

16; NAMUR

Цифровые входы параметрируемые

Да

Увеличение длительности импульсов

Да; 0,5 с, 1 с, 2 с

Метка времени

Да; Разрешение 10 мс

Метка времени (точность 1 мс)

Нет

Анализ флангов

Да; нарастающий фронт, спадающий фронт, изменение фронта

Дрожание при смене сигнала

Да; от 2 до 32 изменений сигнала

Окно наблюдения за дрожанием

Да; 0,5 с, от 1 до 100 с, шаг 1 с

Входное напряжение

● Номинальное значение (пост. ток)

8,2 V

Входной ток

для подключающегося контакта 10 k

— для сигнала "0", мин.

0,35 mA

— для сигнала "0", макс.

1,2 mA

— для сигнала "1", мин.

2,1 mA

— для сигнала "1", макс.

6,4 mA

для не подключающегося контакта

— для сигнала "0", макс. (допустимый ток покоя)

0,5 mA

— для сигнала "1", тип.

8 mA

для датчика NAMUR

— для сигнала "0", мин.

0,35 mA

— для сигнала "0", макс.

1,2 mA

— для сигнала "1", мин.

2,1 mA

— для сигнала "1", макс.

6,4 mA

Задержка на входе (при номинальном значении входного напряжения)

● Время переключения в допуске на переключающих контактах

300 ms

для входов NAMUR

— с "0" на "1", макс.

17 ms

— с "1" на "0", макс.

25 ms

Длина провода

● экранированные, макс.

600 m

● неэкранированные, макс.

200 m

Датчики

Подключаемые датчики

● Датчик/переключающий контакт NAMUR согласно EN 60947

Да

● Отдельный контакт/переключающий контакт не подкл.

Да

● Отдельный контакт/переключающий контакт подкл. 10 кОм

Да

● 2-проводной датчик

Да; Согласно NAMUR

— макс. допустимый ток покоя (2-проводной датчик)

1,2 mA

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да; поканально

● Аварийный сигнал процесса

Да; параметрируемый, каналы 0 - 15, поднимающийся/опускающийся фланг

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

— параметрируемое

Да

● Контроль питания датчика

Да

● Обрыв провода

Да

● Короткое замыкание

Да

● Суммарная ошибка

Да

● Ошибка переключающего контакта

Да

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

153 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		China RoHS	Declaration of Conformity
General Product Approval		For use in hazardous locations
			Declaration of Conformity
For use in hazardous locations			Maritime application
		Miscellaneous
Maritime application				Environment
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
