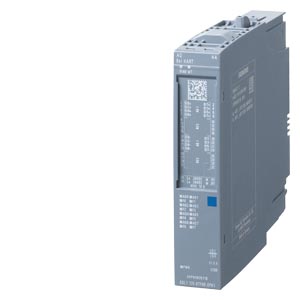

Siemens 6DL1135-6TF00-0PH1 распределенная периферия

Name: Siemens 6DL1135-6TF00-0PH1 распределенная периферия
Brand: Siemens
Price: 116636 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль аналоговых выходов, AQ 8XI HART HA, для установки на клеммные блоки H1, M1, цветовой код CC00, поканальная диагностика, 16бит, +/-0,1%

Купить 6DL11356TF000PH1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 116636 руб.

Технические характеристики 6DL11356TF000PH1

SIMATIC ET 200SP HA, analog output module, AQ 8XI HART HA suitable for terminal block H1, M1, color code CC00, channel diagnostics, 16-bit, +/-0.1%

Общая информация

Обозначение типа продукта

AQ 8 x I HART HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип H1, M1, N0, H0, M0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Резервирование

● Возможность резервирования

Да; С TB-тип M1

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

230 mA; При 8x 20 мА с 750 Ом сопротивления нагрузки

Макс. потребление тока

350 mA; При 8x 24 мА с 750 Ом сопротивления нагрузки

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,2 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

17 byte; 16 байт выходы и 1 байт для информации QI

● Адресное пространство на модуль с HART, макс.

57 byte; 40 байт входы для HART и 1 байт для информации QI, 16 байт выходы

● Адресное пространство на модуль с MultiHART, макс.

24 byte; 6 байт входы для HART и 1 байт для информации QI, 16 байт выходы и 1 байт выход для команды MultiHART

Аналоговые выводы

Число аналоговых выходов

8; устойчив. к коротким замыканиям на массу

Макс. выходной ток, напряжение при работе без нагрузки

28 V

Диапазоны выходных параметров, ток

● от 0 до 10 мА

Да; 14 бит

● от 0 до 20 мА

Да; 15 бит

● от -20 мА до +20 мА

Нет

● от 4 мА до 20 мA

Да; 16 бит, включая знак

Подключение исполнительных элементов

● для выхода тока двухпроводного соединения

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходном токе, мин.

150 Ω

● при выходных токах, макс.

750 Ω

● при выходных токах, индуктивная нагрузка, макс.

10 mH

Предел разрушения при напряжениях и токах, прилагаемых извне

● Напряжения на выходах

36 V; минус 0,3 В нижний предел

Длина провода

● экранированные, макс.

1 000 m; При использовании неэкранированных кабелей длиной до 800 м следует учитывать возможность искажения результатов измерения под воздействием (внешних) электромагнитных помех

Формирование аналоговой величины для выходов

Время установления

● для омической нагрузки

1,2 ms; 750 Ом

● для индуктивной нагрузки

1,2 ms

Погрешности/точность

Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона выходных параметров) (+/-)

0,002 %/K

перекрестные модуляции между выходами, мин.

70 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)

0,02 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона выходных параметров, (+/-)

0,5 %; от 0 до 60 °C: 0,2 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона выходных параметров, (+/-)

0,1 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание

Да; поканально

● Переполнение/незаполнение

Да; поканально

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Изоляция

Изоляция, испытанная посредством

1500 В пост. тока/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

60 °C

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

160 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596

Разрешения / Сертификаты

General Product Approval
		Miscellaneous	China RoHS	Declaration of Conformity
General Product Approval		For use in hazardous locations
			Declaration of Conformity
For use in hazardous locations			Maritime application
		Miscellaneous
Maritime application				Environment
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
