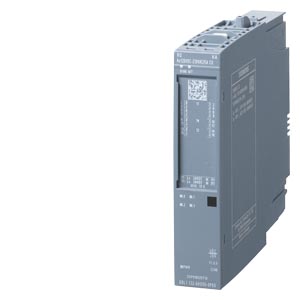

Siemens 6DL1132-6HD50-0PK0 распределенная периферия

Name: Siemens 6DL1132-6HD50-0PK0 распределенная периферия
Brand: Siemens
Price: 52357 RUB
Availability: InStock

SIMATIC ET 200SP HA, модуль релейных выходов (перекидные контакты), RQ 4X24VUC... 230VAC/5A, для установки на клеммный блок K0, цветовой код CC40, диагностика модуля

Купить 6DL11326HD500PK0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 52357 руб.

Технические характеристики 6DL11326HD500PK0

SIMATIC ET 200SP HA, Signal relay module changeover contact, RQ 4x120VDC-230VAC/5A CO HA suitable for terminal block K0, color code CC40, module diagnostics

Общая информация

Обозначение типа продукта

RQ 4 x 120 В UC ... 230 В перем. тока/5 A CO HA

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Используемый клеммный блок

тип K0 (детали приведены в справочнике по системе)

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC40

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.0

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.0

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Резервирование

● Возможность резервирования

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

50 mA; При 24 В и натянутых катушках трансформатора

Макс. потребление тока

60 mA; При 19,2 В и натянутых катушках трансформатора

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2,8 W; При 24 В, натянутых катушках трансформатора и соответственно 5 A тока через трансформатор

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte; + 1 байт на информацию о качестве

Цифровые выводы

Вид выходов

Частота коммутации

● при омической нагрузке, макс.

2 Hz

● при индуктивной нагрузке, макс.

0,5 Hz

● при ламповой нагрузке, макс.

2 Hz

Релейные выходы

● Число релейных выходов

● Внешний предохранитель для релейных выходов

Да; 6 А, см. данные в руководстве

Коммутационная способность контактов

— при индуктивной нагрузке, макс.

2 A; 2 A (24 В пост. тока), 0,5 A (60 В пост. тока), 0,1 A (120 В пост. тока)

— при омической нагрузке, макс.

5 A; 5 A (30 В пост. тока), 5 A (230 В перем. тока)

— Мин. коммутируемый ток

8 mA

— Ном. напряжение переключения (пост. ток)

24 V; От 24 до 120 В пост. тока

— Ном. напряжение переключения (пер. ток)

230 V; от 24 до 230 В перем. тока

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

200 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

— параметрируемое

Да

Диагностический светодиодный индикатор

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Допустимая разность потенциалов

между различными цепями

Между каналами: 230 В перем. тока (разная фаза системы)

между каналами и шиной на задней стенке/напряжение питания

230 В перем. тока

Изоляция

испытанная посредством

● между каналами и шиной на задней стенке/напряжение питания

4 200 В пост. тока /1 мин, типовое испытание

● между шиной на задней стенке и напряжением питания

1500 В пост. тока/1 мин, типовые испытания

● между каналами

1500 В AC/1 мин, типовые испытания

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C; Без обледенения

● горизонтальный настенный монтаж, макс.

70 °C

● вертикальный настенный монтаж, мин.

-40 °C; Без обледенения

● вертикальный настенный монтаж, макс.

60 °C

Высота при эксплуатации относительно уровня моря

● Температура окружающей среды-давление воздуха-высота установки

3 000 м в зависимости от используемого типа переключающего контакта

Размеры

Ширина

22,5 mm

Высота

115 mm

Глубина

138 mm

Массы

Масса, прибл.

162 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
